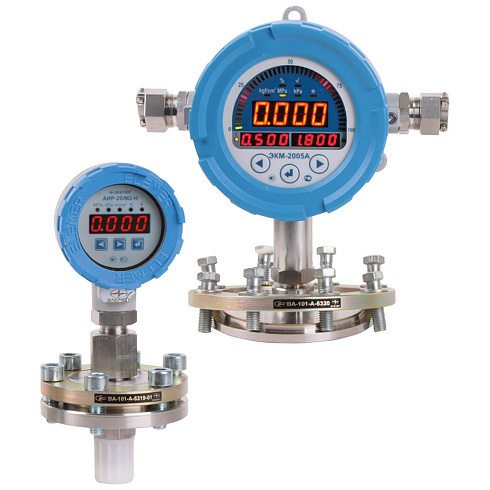

Разделители сред типа BA предназначены для защиты чувствительного элемента измерительного прибора (датчика давления, манометра и т.д.) от воздействия агрессивных, сильновязких, загрязненных, застывающих, полимеризующихся рабочих сред и/или сред с высокой температурой.
Являются современным аналогом разделителей РМ 5319, РМ5320, РМ5321, РМ5322, РМ5497.
Конструктивные особенности
Конструкция разделителя в зависимости от материала разделительного элемента может быть разборной или сварной. В зависимости от материала разделительного элемента данное изделие заполняется жидкостью, как с помощью вакуума, так и без применения вакуумного оборудования. Разделитель при вводе в эксплуатацию не требует дополнительной наладки или доводки.
Технические характеристики
Параметр | ВА-...5319 | ВА-...5320 | ВА-...5321 | ВА-...5322 | ВА-...5497 |
---|---|---|---|---|---|
Диапазон рабочих давлений, кГс/см2 | –1...60 | –1...600 | –1...60 | ||
Диапазон рабочих температур*, °С | –50...+200 | –90...+400 | –50...+200 | –90...+400 | –50...+200 |
Внутренний объем*, см3 | 70 | 70 | 10 | 10 | 70 |
Максимальный вытесняемый объем*, см3 | 50 | 50 | 6 | 6 | 50 |
* — зависит от материала мембраны; приведен максимально возможный.
Характеристики
- Используемые материалы:
- мембрана: резина N, резина C, резина E, резина V, нержавеющая сталь, нержавеющая сталь с фторопластовым покрытием, нержавеющая сталь с покрытием нитридом титана, молибденовая сталь, титан;
- корпус: нержавеющая сталь, углеродистая сталь, молибденовая сталь;
- фланец: углеродистая сталь, нержавеющая сталь;
- Соединение с процессом:
- РМ5319, РМ5321, РМ5497 — штуцерное соединение;
- РМ5320, РМ5322 — фланцевое соединение;
- Гарантийный срок эксплуатации — 1 год.
