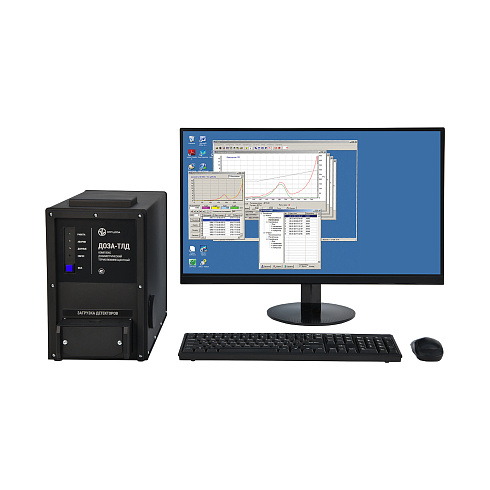

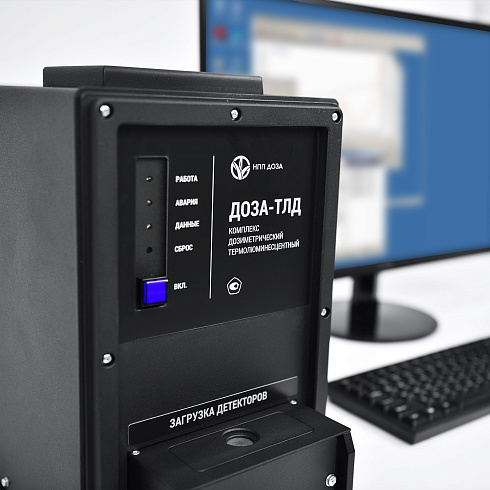

Комплекс "ДОЗА-ТЛД" в комплекте с разными типами индивидуальных термолюминесцентных дозиметров обеспечивает проведение индивидуального дозиметрического контроля (ИДК) при облучении фотонным и нейтронным излучением всего тела, а также определение индивидуальных доз бета- и фотонного излучения в коже лица, пальцев рук и хрусталике глаза .
Назначение:
- измерение индивидуального эквивалента дозы Hр(10) фотонного излучения;
- измерение индивидуального эквивалента дозы Hр(10) нейтронного излучения;
- измерение индивидуального эквивалента дозы в коже Нр(0,07) и хрусталике глаза Нр(3) фотонного и бета-излучения;
- измерение амбиентного эквивалента дозы H*(10) фотонного излучения.
Свойства:
- моноблочное исполнение;
- измерение ИЭД и АЭД непрерывного и импульсного фотонного, бета - и нейтронного излучения с длительностью импульса не менее 10 нс (в зависимости от типа дозиметров);

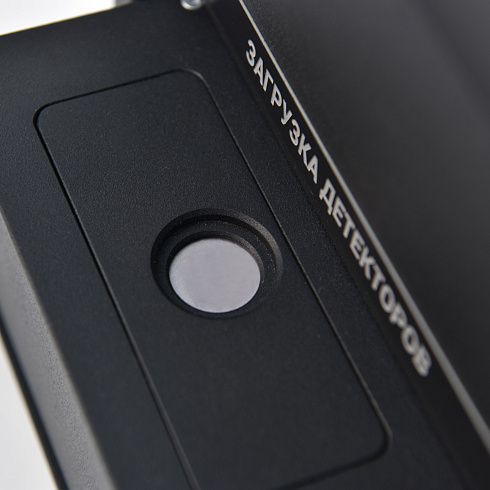

- ручная загрузка детекторов и автоматическое измерение дозы;
- выбор режима нагрева для разных типов детекторов;
- визуальный контроль температуры нагрева;
- автоматическое отключение питания нагревательного элемента при достижении установленного порога температуры;
- программа «DVG» обеспечивает:
- регистрацию и хранение типов детекторов, типов и номеров дозиметров;
- управление измерениями детекторов в режиме реального времени;
- обработку и хранение результатов измерений;
- ведение базы данных индивидуального дозиметрического контроля (ИДК);
- представление оператору отчетов по результатам измерений на мониторе и вывод их на печать.
Комплект поставки:
Базовая поставка:

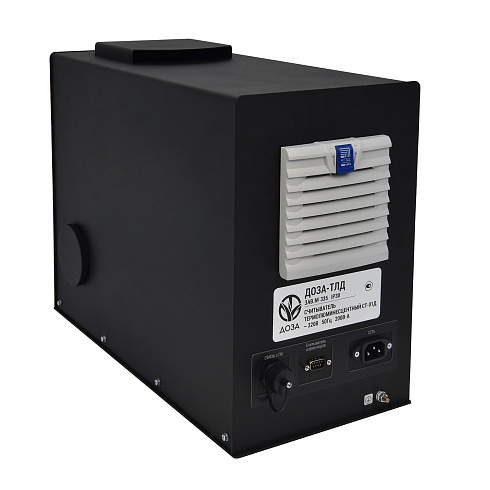

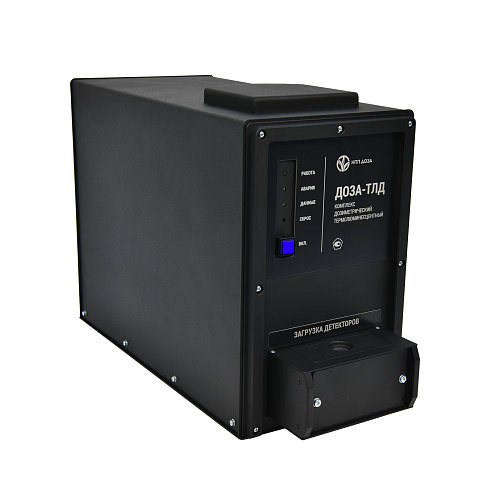

- считыватель термолюминесцентный СТ-01Д (для исп. 01);
- кассета для отжига детекторов;
- светофильтр НС-9;
- пинцет;
- манипулятор вакуумный;
- монтажный комплект (кабель сетевой компьютерный);
- комплект расходных материалов (подложка для нагрева детектора – 10 шт., вкладыш – 6 шт.);
- комплект ЗИП (вставка плавкая);
- программное обеспечение DVG (на электронном носителе);
- программное обеспечение DVG (руководство оператора);
- руководство по эксплуатации, паспорт, методика поверки, инструкция по техническому обслуживанию;
- свидетельство о поверке*
По заказу:
- индивидуальные термолюминесцентные дозиметры (по выбору);
- приспособление для разборки дозиметров (ДТЛ-02/ Finger Ring/EYE-D);
- пластина для отжига детекторов (для дозиметров DTU-2);
- кассета для облучения ТЛД;
- ПЭВМ;
- методические указания «Измерение индивидуального эквивалента дозы нейтронного излучения с использованием альбедных дозиметров из состава комплекса дозиметрического термолюминесцентного «ДОЗА-ТЛД».**
*Средством измерения является комплекс «ДОЗА-ТЛД» (считыватель термолюминесцентный СТ-01Д и комплекты индивидуальных термолюминесцентных дозиметров из комплекта поставки комплекса или предоставляемые заказчиком). Поверке подлежит комплекс и на него оформляется Свидетельство о поверке. Дозиметры не являются самостоятельным средством измерения, не подлежат поверке, и поэтому при поставке отдельной партии дозиметров без комплекса «ДОЗА-ТЛД» Свидетельство о поверке дозиметров не предоставляется. Применение ТЛ-дозиметров, поставляемых без комплекса, подтверждается копией Сертификата об утверждении типа на комплекс «ДОЗА-ТЛД».
**Методические указания являются основанием для разработки и аттестации методик измерений ИЭД нейтронного излучения на рабочих местах в конкретных условиях нейтронного излучения.
Методы (методики) измерений для комплексов, производимых в соответствии с действующим Сертификатом об утверждении типа, внесены в руководство по эксплуатации в соответствии со ст. 5 102-ФЗ «Об обеспечении единства измерений». Подтверждение соответствия методик измерений обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерений.
Дополнительное оборудование
|
Индивидуальные термолюминесцентные дозиметры |
ТЛД-3, ДТЛ-02, DTU-1, DTU-2, Finger Ring Type G, Finger Ring Type BG, EYE-D, ДВНГ-М |
| Диапазон измерения индивидуального эквивалента дозы Hр(10) фотонного излучения дозиметрами : |
|
|
ТЛД-3, ДТЛ-02, DTU-1, ДВНГ-М DTU-2 |
20 мкЗв ÷ 10 Зв 20 мкЗв – 0,5 Зв |
| Диапазон измерения индивидуального эквивалента дозы Hр(10) нейтронного излучения | 100 мкЗв - 2 Зв |
| Диапазон измерения индивидуальных эквивалентов дозы в коже пальцев рук Нр(0,07), лица и хрусталика глаза Hр(3) фотонного и бета-излучения | 20 мкЗв ÷ 10 Зв |
| Диапазон энергий фотонного излучения при измерении: |
|
| Hр(10) дозиметрами ТЛД-3, ДТЛ-02, DTU-1, ДВНГ-М и Hр(3) дозиметрами EYE-D | 0,015 ÷ 18 МэВ |
| Hр(10) дозиметрами DTU-2 | 0, 08 – 6,0 МэВ |
| Нр(0,07) дозиметрами Finger Ring Type G | 0,01 – 6,0 МэВ |
| Нр(0,07) дозиметрами Finger Ring Type BG | 0,0076 – 6,0 МэВ |
| Диапазон энергий нейтронного излучения дозиметрами ДВНГ-М | 0,025 эВ ÷ 20 МэВ |
| Диапазон энергий бета-излучения при измерении: | |
| Нр(0,07) дозиметрами Finger Ring Type BG | 0,05 ÷ 3 МэВ |
| Hр(3) дозиметрами EYE-D | 0,7 ÷ 3 МэВ |
| Пределы допускаемой основной относительной погрешности измерений: |
|
| Hр(10) фотонного излучения; Нр(0,07), Hр(3) фотонного и бета-излучения | ±(15+1/Н) %, где Н – безразмерная величина, численно равная измеренному значению дозы, мЗв |
| Hр(10) нейтронного излучения | ±(25+1/Н) %, где Н – безразмерная величина, численно равная измеренному значению дозы, мЗв |
| Время измерения (считывания показаний) одного детектора при линейном нагреве со скоростью нагрева 10 °С/с | не превышает 60 с |
| Время установления рабочего режима установки | не более 30 мин |
| Средний срок службы | 15 лет |
| Рабочие условия эксплуатации: | |
|
диапазон температур считывателя СТ-01Д (для исп. 01) дозиметров |
10 ÷ 35 °С минус 40 - 50°С |
|
до 75 % при +30 °С до 95 % при +35 °С |
| атмосферное давление | 84,0 - 106,7 кПа |
|
Степень защиты: СТ-01Д (для исп. 01) дозиметров |
IP30 IP63 |
| Питание | от сети переменного тока 220 В, 50 Гц |
| Габаритные размеры, масса, не более | 510×215×350 мм, 15,0 кг |
