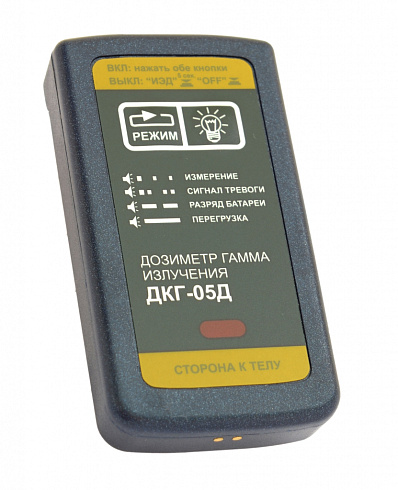

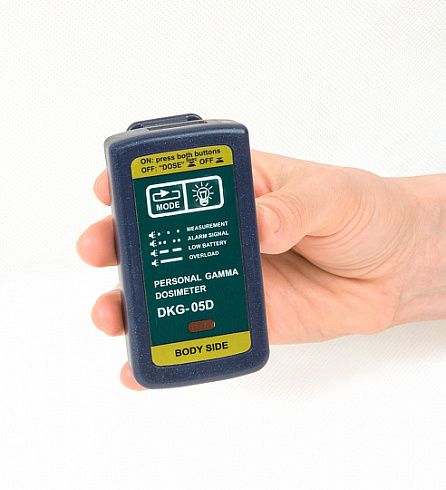

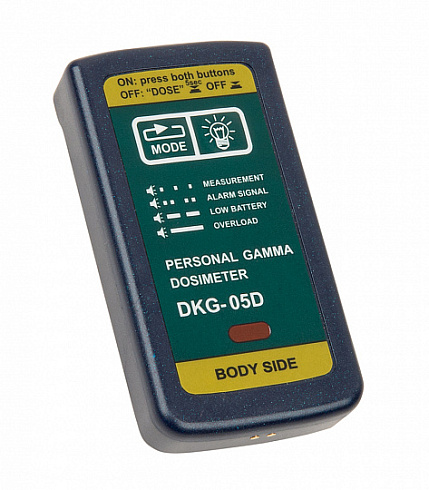

Прямопоказывающий электронный дозиметр для контроля дозовой нагрузки на персонал радиационно-опасных объектов, рассчитанный на жесткие условия эксплуатации.
Может использоваться автономно или в составе автоматизированной системы индивидуального дозиметрического контроля предприятия.
Подробнее
Телефон: 8(727)318-78-78
Описание
НАЗНАЧЕНИЕ:
- измерение индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) фотонного излучения.
- прошел испытания в соответствии со стандартом Международной электротехнической комиссии МЭК 61526 (Второе издание 2005-02) «Индивидуальные дозиметры с непосредственным считыванием показаний эквивалента дозы»;
- сохранение в энергонезависимой памяти до 1900 историй накопления дозы;
- самотестирование электрической схемы, индикатора и детекторов;
- подсветка дисплея;
- звуковая и световая сигнализация при: превышении пороговых уровней ИЭД (предупредительного и аварийного) и МИЭД, снижении напряжения питания, отрицательных результатах самотестирования;
- плавная установка порогов звуковой и световой сигнализации по ИЭД и МИЭД во всем диапазоне измерения;
- двусторонняя инфракрасная связь со считывающим устройством УС-05 при автономном использовании или с УЗС-01Д/УЗС-02Д при работе в составе автоматизированной системы ИДК предприятия;
- связь с ПЭВМ по интерфейсу USB (с УС-05);
- выключение, очистка памяти, настройка осуществляются с помощью ПЭВМ и программного обеспечения. Персонал без права доступа не может вмешаться в работу дозиметра;
- 2 типа питания: от незаряжаемого источника питания или от аккумулятора;

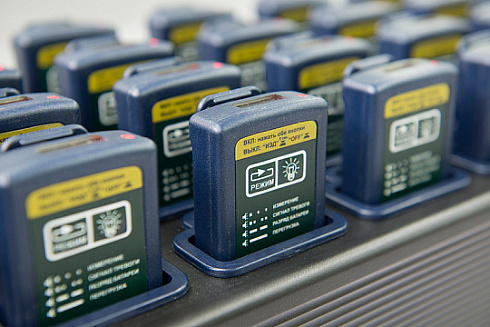

- зарядное устройство на 1 или 28 дозиметров с аккумуляторами;
ОПИСАНИЕ РАБОТЫ:
При работе в составе автоматизированной системы индивидуального дозиметрического контроля предприятий с большим числом контролируемого персонала работа с дозиметром максимально автоматизирована: работник достает любой дозиметр из кассетного зарядного устройства, расположенного у входа в контролируемую зону, помещает его в считывающее устройство и набирает свой персональный код (табельный номер). Считывающее устройство УЗС-01Д передает код работника и номер дозиметра в ПЭВМ. Программное обеспечение «ПО ИДК» обеспечивает проверку кода доступа работника, запись номера дозиметра в ячейку работника и запись в память дозиметра порогового значения дозы, установленного на период проведения работ в контролируемой зоне. При выходе из контролируемой зоны работник также помещает дозиметр в считывающее устройство УЗС-01Д. Информация о полученной работником дозе передается в ПЭВМ для обработки и хранения в базе данных. При необходимости можно считать из памяти дозиметра до 1900 результатов измерений дозы («история накопления дозы по времени»).Для предприятий с небольшим числом контролируемого персонала эти работы выполняются дежурным дозиметристом с помощью устройства считывания УС-05-01 (или УС-05Б-01) и программного обеспечения «Стенд».
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
1. Программное обеспечение «Стенд» предназначено для:- настройки и поверки дозиметра ДКГ-05Д;
- установки порогов по дозе, мощности дозы;
- просмотра и стирания архива дозиметра;
- установки персонального номера.
- установки порогов по дозе, мощности дозы;
- просмотра и стирания архива;
- установки персонального номера
- ведения базы данных индивидуального дозиметрического контроля предприятия на основе системы управления базами данных (СУБД), включающей в себя:
- таблицу персонала;
- таблицу цехов/отделов;
- таблицу должностей;
- таблицу категорий персонала;
- таблицу видов работ;
- таблицу выдачи дозиметров;
- временные картограммы дозиметра;
- установку запретов;
- формирование отчетов.
КОМПЛЕКТ ПОСТАВКИ:
Базовый комплект:- дозиметр ДКГ-05Д (тип питания по выбору: от незаряжаемого элемента питания или от аккумулятора);
- паспорт;
- руководство по эксплуатации.

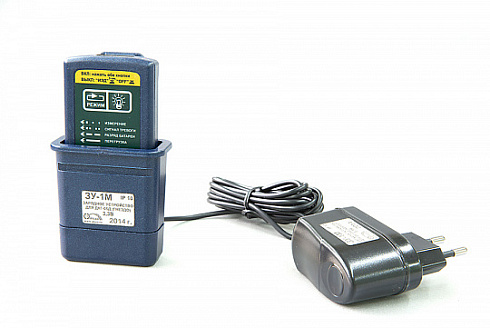

- зарядное устройство ЗУ-1М (на один дозиметр), этикетка;

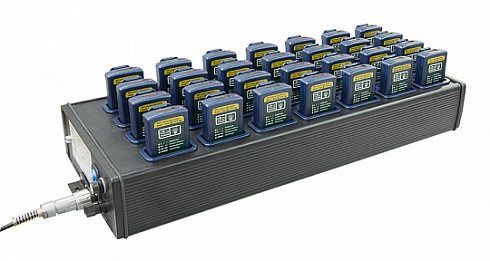

- зарядное устройство КЗУ-28 (на 28 дозиметров);

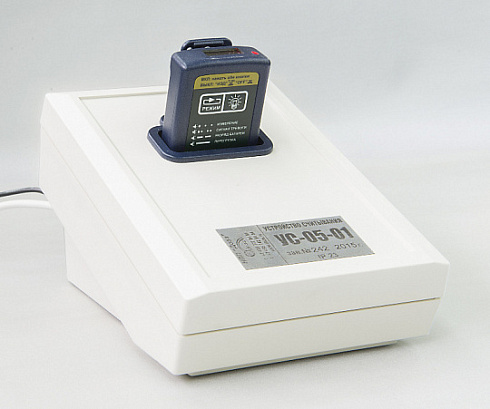

- считывающее устройство УС-05 (УС-05Б-01 для дозиметров с незаряжаемым элементом питания или УС-05-01 для дозиметров с аккумулятором) и ПО «Стенд», руководство по эксплуатации;

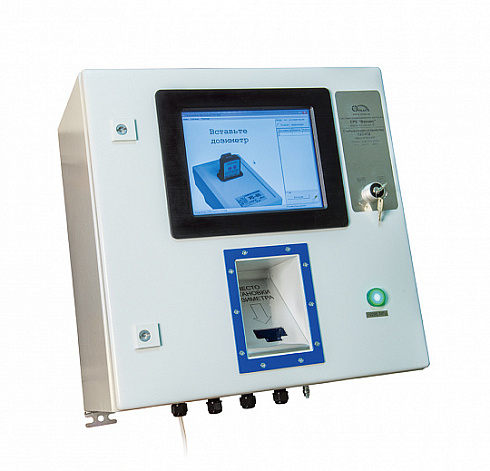

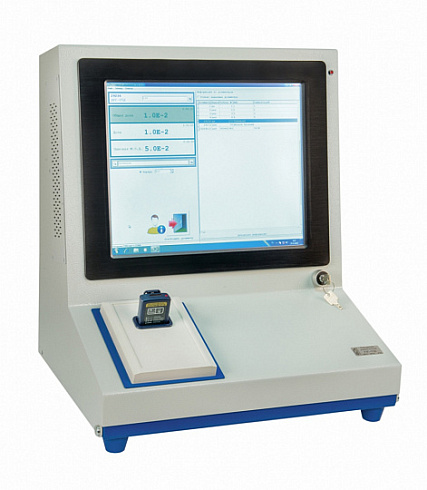

- считыватель универсальный УЗС-01Д/УЗС-02Д с ПО, паспорт и руководство по эксплуатации;
- выполнение работ по разработке и установке программного обеспечения «ПО ИДК» (при поставке УЗС-01Д/УЗС-02Д).
Технические характеристики
Детекторы
кремниевые полупроводниковые
Диапазон измерений:
ИЭД
0,1 мкЗв ÷ 15 Зв
МИЭД
1 мкЗв/ч ÷ 10 Зв/ч
Диапазон энергий регистрируемого фотонного излучения
0,05 ÷ 3,0 МэВ
Предел допускаемой основной относительной погрешности измерений:
ИЭД гамма-излучения
±(15+10/H)* %
МИЭД гамма-излучения
±(15+40/H)* %
Звуковая и световая сигнализация
превышения установленных пороговых значений ИЭД и МИЭД;
превышения пределов индикации ИЭД ( 42,9 Зв) и МИЭД ( 42,9 Зв·ч-1)
отрицательных результатов самодиагностики;
разряда элементов питания.
Звуковая сигнализация
не менее 80 дБ на расстоянии 40 см
Световая сигнализация
мигающий светодиод
Время измерений МИЭД
от 1 до 255 сек (уменьшается с ростом МИЭД)
Память
1900 результатов
Срок хранения информации в памяти дозиметра при разряде (отсутствии) источника питания
не менее 10 лет
Установка порогов
во всем диапазоне измерения ИЭД с шагом 1 мкЗв и МИЭД с шагом 1 мкЗв·ч-1
Передача данных:
в ПК (с УС-05-01/ УС-05Б-01)
USB
Обмен информацией дозиметра со считывающим устройством
инфракрасный канал
Диапазон рабочих температур
минус 20 ÷ +50 °С
Влажность
до 98 % при температуре +35 °C
Степень защиты дозиметра
IP65
Время непрерывной работы:
без заряда аккумулятора
не менее 400 ч
без замены элемента питания
не менее 600 ч
Средний срок службы
30 лет
Габаритные размеры, масса, не более
ДКГ-05Д
96х47х30 мм, 0,1 кг
ЗУ-1М
61х63х43 (контактная колодка) мм, 0.04 г;
КЗУ-28
640x210x78 мм, 4,5 кг (с кабелем питания);
УС-05-01, УС-05Б-01
195х125х68 мм, 0,41 кг.
Конструктивное исполнение
герметичный корпус из ударопрочной пластмассы с клипсой для крепления в нагрудном кармане
* где H – безразмерная величина, численно равная измеренному значению ИЭД или МИЭД в мкЗв или мкЗв/ч соответственно.
