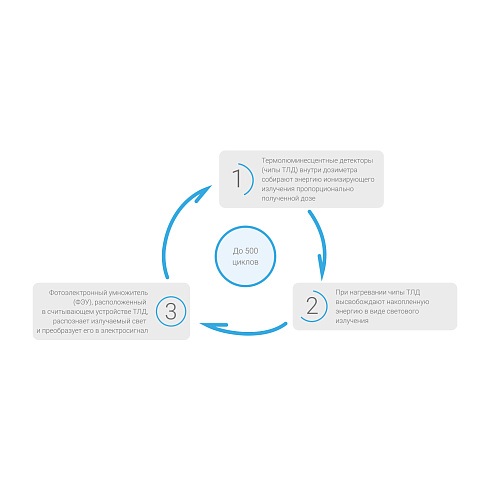

Принцип работы дозиметров основан на накоплении детекторами энергии ионизирующего излучения, пропорциональной дозе облучения. В установках ДВГ-02ТМ, комплексах «ДОЗА-ТЛД» и т.п. при нагревании детектора накопленная энергия освобождается в виде светового излучения, которое регистрируется электронным устройством.

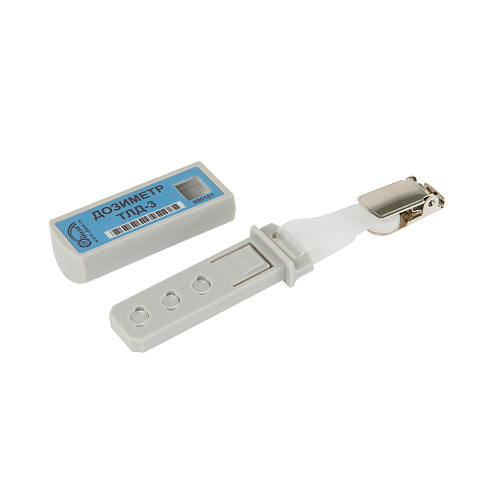

Дозиметры термолюминесцентные DTU-1, DTU-2, ДТЛ-02, ТЛД-3
Предназначены для регистрации индивидуального эквивалента дозы фотонного излучения Hp(10).
Дозиметр состоит из пластмассового корпуса, внутри которого размещены термолюминесцентные детекторы и фильтр для выравнивания энергетической зависимости чувствительности. В фигурный паз корпуса вставлена крышка.
| Тип кассеты | DTU-1 | DTU-2 | ДТЛ-02 | ТЛД-3 |
|
Внешний вид |
|
|
|
|
|
Тип детектора |
ДТГ-4 (на основе LiF: Mg, Ti) |
ТЛД-500К (на основе Al2O3) |
ДТГ-4 (на основе LiF: Mg,Ti) |
ДТГ-4 (на основе LiF:Mg,Ti) |
|
Количество детекторов |
2 шт. |
2 шт. |
3 шт. |
3 шт. |
|
Диапазон измерения индивидуального эквивалента дозы фотонного излучения Hр(10) |
20 мкЗв ÷ 10 Зв |
20 мкЗв ÷ 0,5 Зв |
20 мкЗв ÷ 10 Зв |
20 мкЗв ÷ 10 Зв |
| Диапазон энергий фотонного излучения | 0,015 ÷ 18,0 МэВ | 0,08 ÷ 6,0 МэВ | 0,015 ÷ 18,0 МэВ | 0,015 ÷ 18,0 МэВ |
|
Температура отжига детекторов в муфельной печи («глубокий» отжиг при дозах более 0,5 Зв) |
400 °С |
800 °С |
400 °С |
400 °С |
|
Количество циклов использования |
не менее 500 |
не менее 500 |
не менее 500 |
не менее 500 |
| Степень защиты | IP 63 | IP 63 | IP 63 | IP 63 |
| Рабочие условия эксплуатации: | ||||
| диапазон температур | минус 40 - 50°С | минус 40 - 50°С | минус 40 - 50°С | минус 40 - 50°С |
| относительная влажность | до 95 % при +35 °С | до 95 % при +35 °С | до 95 % при +35 °С | до 95 % при +35 °С |
| атмосферное давление | 84,0 - 106,7 кПа | 84,0 - 106,7 кПа | 84,0 - 106,7 кПа | 84,0 - 106,7 кПа |
| Габаритные размеры, не более | 42×28×18 мм | 42×28×18 мм | 65×25×14 мм | 62×21×12,4 мм |
| Масса, не более | 0,008 кг | 0,008 кг | 0,025 кг | 0,016 кг |
| Средний срок службы (с учетом срока службы детекторов), не менее | 5 лет | 5 лет | 5 лет | 5 лет |
|
Эксплуатационная документация*
|
Этикетка (на партию) | Этикетка (на партию) | Этикетка (на партию) | Паспорт (на партию) |

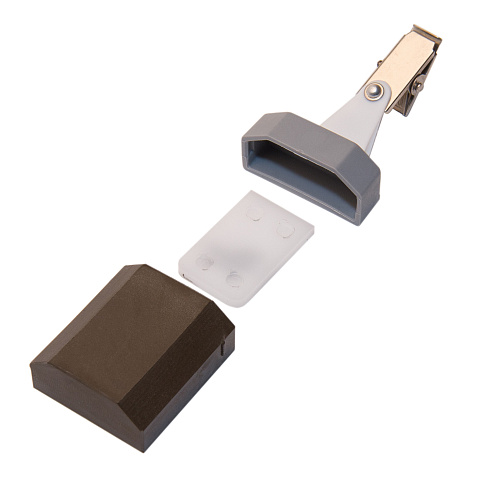

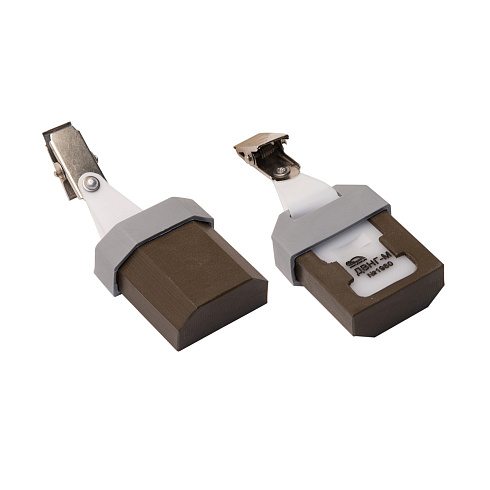

Индивидуальный дозиметр нейтронного и фотонного излучения ДВНГ-М
|
Предназначен для регистрации индивидуального эквивалента дозы Hp(10) фотонного и нейтронного излучения. Дозиметр состоит из крышки с клипсой и корпуса, внутри которого размещены четыре термолюминесцентных детектора. Номер дозиметра находится на тыльной стороне корпуса. |
| Тип детектора |
|
| Диапазон измерения индивидуального эквивалента дозы фотонного излучения Hр(10) | 20 мкЗв ÷ 10 Зв |
| Диапазон измерения индивидуального эквивалента дозы нейтронного излучения Нр(10) | 100 мкЗв ÷ 2 Зв |
| Диапазон энергий: |
|
|
0,015 ÷ 18,0 МэВ |
|
0,025 эВ ÷ 20 МэВ |
| Температура отжига детекторов в муфельной печи («глубокий» отжиг при дозах более 0,5 Зв) | 400 °С |
| Количество циклов использования детекторов | не менее 500 |
| Степень защиты | IP 63 |
| Рабочие условия эксплуатации: | |
|
минус 40 - 50°С |
|
до 95 % при +35 °С |
|
84,0 - 106,7 кПа |
| Габаритные размеры, масса, не более | 48×40×20 мм, 0,030 кг |
| Средний срок службы (с учетом срока службы детекторов), не менее | 5 лет |
| Эксплуатационная документация* | Паспорт (на партию) |
Дозиметры термолюминесцентные Finger Ring Type G, Finger Ring Type BG
|
Предназначены:
|
| Тип детектора для дозиметров | |
|
ДТГ-4 (на основе LiF:Mg,Ti) |
|
MCP-Ns (на основе LiF:Mg,Cu, P) |
| Количество детекторов | 1 |
| Диапазон измерения индивидуального эквивалента дозы фотонного излучения в коже Нр(0,07) | 20 мкЗв ÷ 10 Зв |
| Диапазон энергий фотонного излучения: | |
|
0,01 ÷ 6,0 МэВ |
|
0,0076 ÷ 6,0 МэВ |
| Диапазон энергий бета-излучения излучения | |
|
0,05 ÷ 3,0 МэВ |
| Температура отжига детекторов в муфельной печи («глубокий» отжиг при дозах более 0,5 Зв) | |
|
400 °С |
|
240 °С |
| Количество циклов использования детекторов | не менее 500 |
| Степень защиты | IP 63 |
| Рабочие условия эксплуатации: | |
|
минус 40 - 50°С |
|
до 95 % при +35 °С |
|
84,0 - 106,7 кПа |
| Габаритные размеры, масса, не более | 91×12×3 мм, 0,001 кг |
| Средний срок службы (с учетом срока службы детекторов), не менее | 5 лет |
| Эксплуатационная документация* | Паспорт (на партию) |
Дозиметры термолюминесцентные EYE-D
|
Предназначены для регистрации индивидуального эквивалента дозы в хрусталике глаза Hp(3) фотонного и бета- излучения. Дозиметр состоит из пластмассового корпуса с крышкой, внутри которого размещен термолюминесцентный детектор. |
| Тип детектора | ДТГ-4 (на основе LiF:Mg,Ti) |
| Количество детекторов | 1 |
| Диапазон измерения индивидуального эквивалента дозы фотонного и бета- излучения в хрусталике глаза Hp(3) | 20 мкЗв ÷ 10 Зв |
| Диапазон энергий: |
|
|
0,015 ÷ 18,0МэВ |
|
0,7 ÷ 3,0 МэВ |
| Температура отжига детекторов в муфельной печи («глубокий» отжиг при дозах более 0,5 Зв) | 400 °С |
| Количество циклов использования детекторов | не менее 500 |
| Степень защиты | IP 63 |
| Рабочие условия эксплуатации: | |
|
минус 40 - 50°С |
|
до 95 % при +35 °С |
|
84,0 - 106,7 кПа |
| Габаритные размеры, масса, не более | 71×16×8 мм, 0,003 г |
| Средний срок службы (с учетом срока службы детекторов), не менее | 5 лет |
| Эксплуатационная документация* | Паспорт (на партию) |
* Средством измерения является комплекс «ДОЗА-ТЛД» (считыватель термолюминесцентный СТ-01Д и комплекты индивидуальных термолюминесцентных дозиметров, в госреестре ФГИС «Аршин» № 51124-12). Поверке подлежит комплекс и на него оформляется Свидетельство о поверке. Дозиметры не являются самостоятельным средством измерения, не подлежат поверке и поэтому при поставке отдельной партии дозиметров без комплекса «ДОЗА-ТЛД» Свидетельство о поверке дозиметров не предоставляется. Применение ТЛ-дозиметров, поставляемых без комплекса, подтверждается копией Сертификата об утверждении типа на комплекс «ДОЗА-ТЛД».
