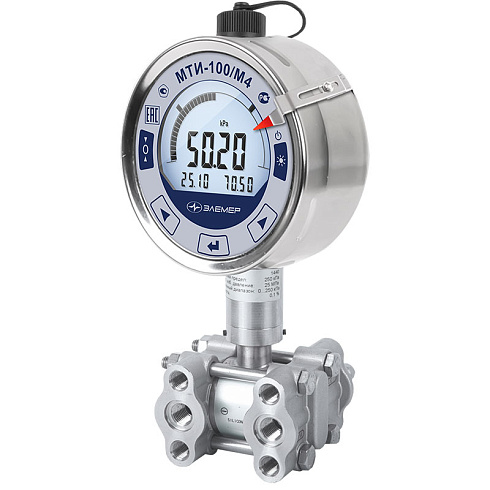

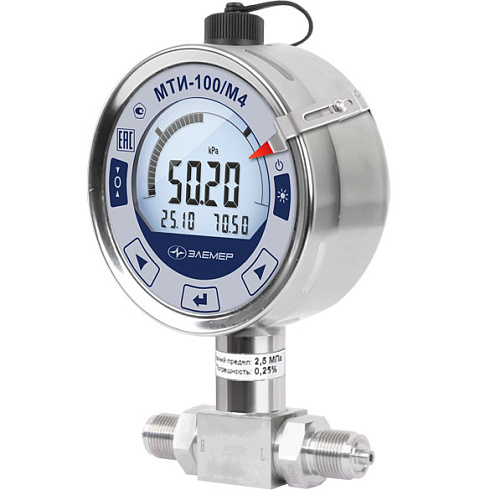

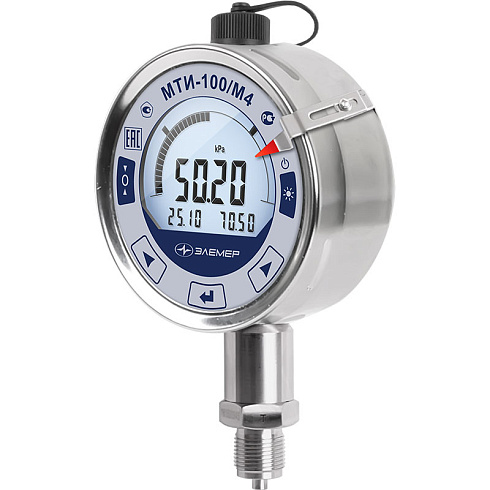

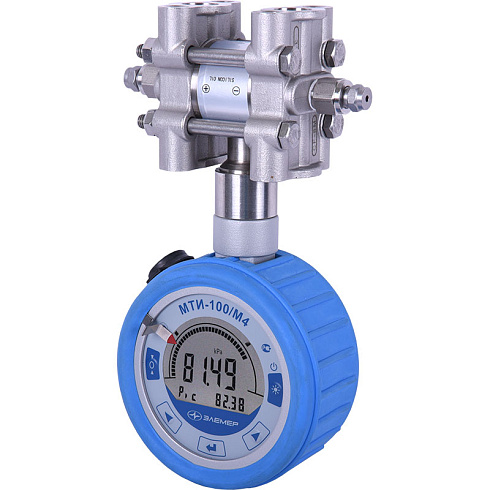

Электронный автономный манометр МТИ-100 предназначен для измерения и визуализации избыточного давления (ДИ), абсолютного (ДА) и давления-разрежения (ДИВ) в промышленных, полевых и лабораторных условиях.
Электронный манометр обладает высокой точностью измерений. Основная приведенная погрешность прибора — 0,1%; 0,25% и 0,5%.
МТИ-100 выпускается в общепромышленном, взрывозащищенном исполнении Ех (ЕхiaCT6 Х) и атомном (повышенной надежности).
МТИ-100 оснащается цифро-графическим ЖК-индикатором с яркой подсветкой и трехкнопочной клавиатурой для конфигурирования параметров. На поле основного индикатора отображается измеренное давление в цифровом виде. На двух вспомогательных индикаторах могут отображаться (в зависимости от конфигурации пользователем) следующие параметры:
- Значение первой и второй уставки;
- Пиковое значение давления;
- Начало и конец установленной шкалы прибора.
Автономный режим работы МТИ-100 обеспечивается встроенными батареями
В отличие от стрелочных манометров, МТИ-100 сохраняет работоспособность и заявленные метрологические характеристики и при высоком уровне вибрации. В вибростойком исполнении МТИ-100 устойчивы к вибрации с частотой до 2 000 Гц, ускорением до 10 g, с амплитудой смещения до 0,75 мм, что соответствует группе G2
Модификации МТИ-100 и основные характеристики
| Тип прибора, модификация | МТИ-100/М1 |
МТИ-100/М2, МТИ-100/М2НГ |
МТИ-100/М3 |
МТИ-100/М4, МТИ-100/М4НГ |
|---|---|---|---|---|
| Внешний вид |
|
|
|
|
| Диаметр корпуса, мм | 100 | 80 | 100 | |
| Материал корпуса | алюминиевый сплав | алюминиевый сплав или нержавеющая сталь | пластик | алюминиевый сплав или нержавеющая сталь |
| Индикация | ЖК-индикатор (позитив) без дополнительных полей | ЖК-индикатор (позитив) с дополнительными полями для отображения выбранных параметров | ||
| Электропитание (батарейное) | 3×АА Alkaline | 3×АА Li/SOCl2 | 3×AАА Alkaline | 2×С Li/SOCl2 |
|
Основная приведенная погрешность, % |
0,2; 0,4; 0,6 | 0,1; 0,2; 0,4; 0,6 | 0,2; 0,4; 0,6 | 0,1; 0,2; 0,4; 0,6 |
| Варианты исполнения | ОП | ОП, Ех, А | ОП | ОП, Ех, А |
| Вибростойкое исполнения | группы V2, G1, G2 | группа V2 | группы V2, G1, G2 | |
| Климатическое исполнение, °C |
+5…+50 –5…+50 –10…+50 |
+5…+50 –5…+50 –25…+70 –40…+70 |
+5…+50 –5…+50 –10…+50 |
+5…+50 –5…+50 –25…+70 –40…+70 |
| Архивация, USB-Flash | — | + | ||
| Выносной сенсор | + | — | + | |
