Калибратор давления пневматический
Описание

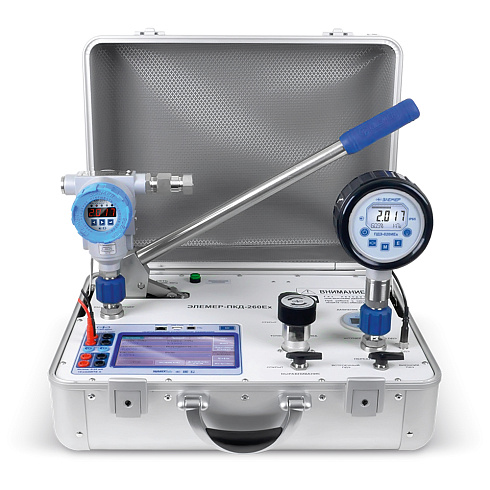

Калибраторы давления пневматические ЭЛЕМЕР-ПКД-260 применяются в качестве рабочих эталонов при поверке и калибровке рабочих средств измерений давления, а также в качестве высокоточных рабочих средств измерений при калибровке и градуировке рабочих средств измерений давления.
Основные характеристики
| Тип прибора | ЭЛЕМЕР-ПКД-260-РБ | ЭЛЕМЕР-ПКД-260-РП |
|---|---|---|
| Внешний вид |
|
|

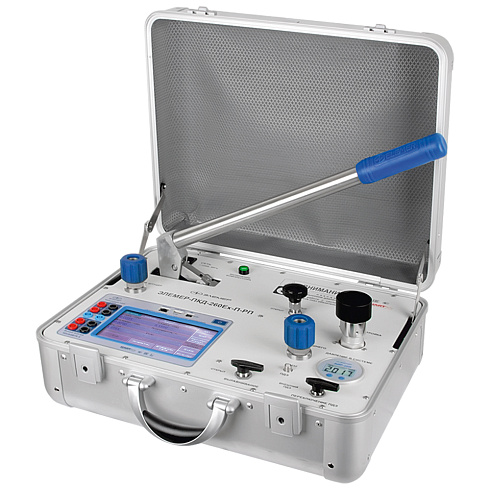

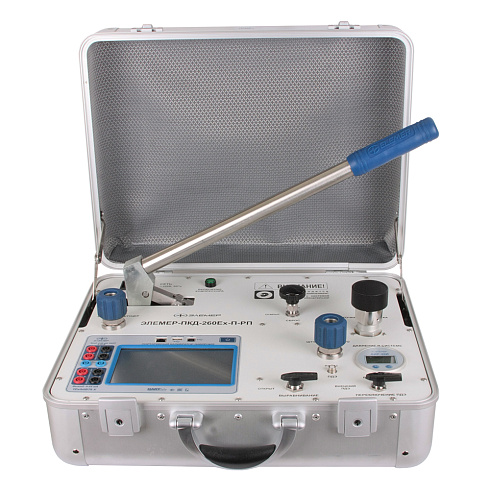

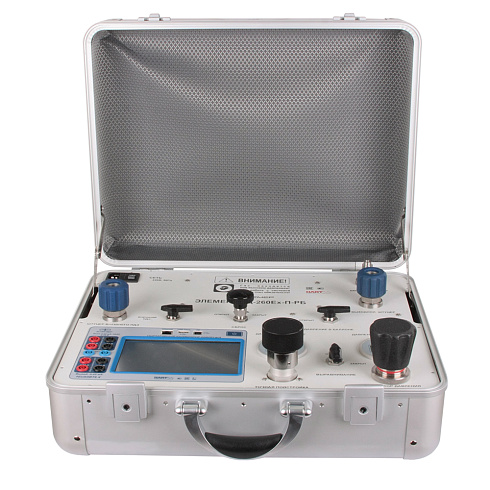

| Встроенный источник давления | баллон 20 л × 20 МПа | ручной пневматический пресс 16 МПа, вспомогательный миникомпрессор |
| Диапазон воспроизводимого избыточного давления |
|
0...16 МПа |
| Исполнение | общепромышленное / Ех — взрывозащищённое (1ExibIIBT6 X) | |
| Единицы измерений давления | кПа, МПа, кгс/см2, кгс/м2, мм рт.ст., мм вод.ст., бар, psi | |
| Встроенный эталонный модуль измерения давления | + | |
| Диапазоны измеряемого входного сигнала | 0...25 мА, 0...12 В | |
| Диапазон воспроизведения силы постоянного тока | 0...25 мА | |
| Допускаемая основная абсолютная погрешность измерения и воспроизведения тока | ±(10–4 × |I| + 1) мкА | |
| Допускаемая основная абсолютная погрешность измерения напряжения | ±(10–4 × |U| + 0,5) мВ | |
| Встроенный HART-коммуникатор | + | |
| Дискретный вход (тестирование реле) | + | |
| Встроенный блок питания для поверяемого СИ | + | |
| Климатическое исполнение | С4 (–20...+50 °С) | |
| Степень защиты от пыли и влаги | IP65 (при закрытом кейсе) | |
| Архивирование данных в энергонезависимую память | + | |
| Создание протокола поверки | + | |
| Внешнее программное обеспечение | АРМ ПКД-260 | |
| Питание | сетевой блок питания, встроенный блок аккумуляторов | сетевой блок питания, 2 встроенных блока аккумуляторов |
Состав комплекса *
- Калибратор давления пневматический ЭЛЕМЕР-ПКД-260-РБ с внутренним баллоном 2 л × 20 МПа или ЭЛЕМЕР-ПКД-260-РП со встроенным ручным пневматическим прессом 16 МПа;
- Внешние эталонные модули давления ПДЭ-020 (без индикации) или ПДЭ-020И (с ЖК-индикацией), для повышения точности измерения;
- Соединительные кабели, шланги, переходные штуцеры;
- Дополнительные внешние источники давления для ЭЛЕМЕР-ПКД-260-РБ;
- Ноутбук** с установленным программным обеспечением.
* — С подробным описанием комплектации калибратора можно ознакомиться в форме заказа ЭЛЕМЕР-ПКД-260.
** — ПК в базовый комплект не включен. Поставляется по желанию заказчика.
Сравнительная таблица сменных преобразователей давления эталонных ПДЭ-020(И)
| Тип прибора | ПДЭ-020 | ПДЭ-020И | ПДЭ-020ИЕх |
|---|---|---|---|
| Внешний вид |
|
|
|
| Верхние пределы измерений |
|
||
| Предел допускаемой основной относительной погрешности, % |
|
||
| Исполнение | общепромышленное, Ех, О2 | общепромышленное, О2 | Ех, О2 |
Дополнительные монтажные части
| Наименование | Блок для штуцерного соединения 1-го датчика | Шланги ШЛ | Переходные штуцеры | |
|---|---|---|---|---|
| Б-1-М20×1,5 | КШ-1-М20×1,5 | |||
| Внешний вид |
|
|
|
|
Дополнительные внешние источники давления для модели ЭЛЕМЕР-ПКД-260-РБ
| Внешний источник давления | Код при заказе | |
|---|---|---|
| Баллон для сжатого воздуха 20 л × 30 МПа |
|
Б20 |
| Стационарная компрессорная министанция 20 МПа, 220 В |
|
КМС |
| Переносная компрессорная министанция ЭЛЕМЕР-ПКМС-200 20 МПа, 220 В |
|
ПКМС |
