Калибратор давления портативный
Описание

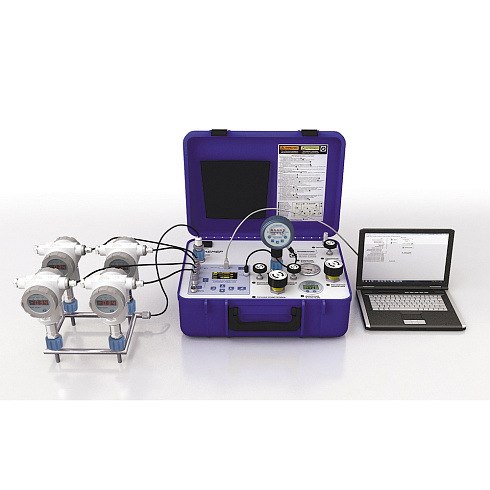

Калибраторы давления портативные ЭЛЕМЕР-ПКД-160, выпускаемые НПП «ЭЛЕМЕР», предназначены для воспроизведения и измерения давления, электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020.
Возможности калибратора
- Воспроизведение и измерение избыточного давления — 1 или 2 канала;
- Измерение электрических сигналов силы постоянного тока — 4 гальванически развязанных канала с питанием 24/36 В;
- Воспроизведение электрических сигналов силы постоянного тока — 1 гальванически развязанный канал с питанием 24/36 В;
- Тестирование реле — 2 канала;
- Автоматическое сличение показаний с эталоном и вычисление погрешности испытуемого оборудования;
- Архивирование результатов с возможностью переноса на USB-flash носитель;
- Передача данных калибровки в персональный компьютер через USB-порт;
- Внешнее программное обеспечение «АРМ (автоматизированное рабочее место) ПКД-160»;
- Создание и распечатка протокола поверки.
Состав калибратора*

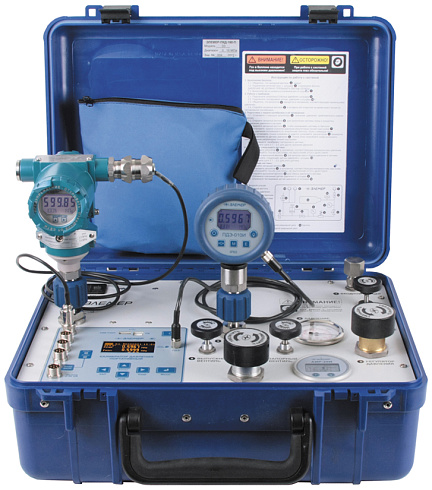

- Калибратор давления портативный (ЭЛЕМЕР-ПКД-160);
- Эталонные модули давления (ПДЭ-020(И));
- Гребенки для подключения испытуемого оборудования штуцерные и фланцевые, настольный блок;
- Соединительные кабели, шланги, переходные штуцеры;
- Дополнительные внешние источники давления;
- Персональный компьютер (ПК)** с программным обеспечением (ПО);
* — С подробным описанием комплектации калибратора можно ознакомиться в форме заказа ЭЛЕМЕР-ПКД-160.
** — ПК в базовый комплект не включен. Поставляется по желанию заказчика.
Сравнительная таблица калибраторов давления портативных ЭЛЕМЕР-ПКД-160
Тип прибора | ЭЛЕМЕР-ПКД-160-П | ЭЛЕМЕР-ПКД-160-Н | |
---|---|---|---|
Внешний вид | |||

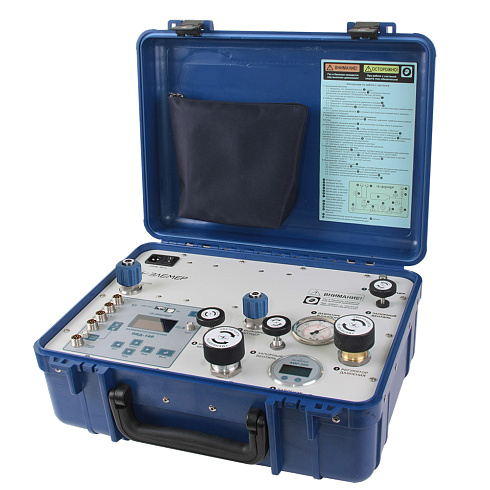

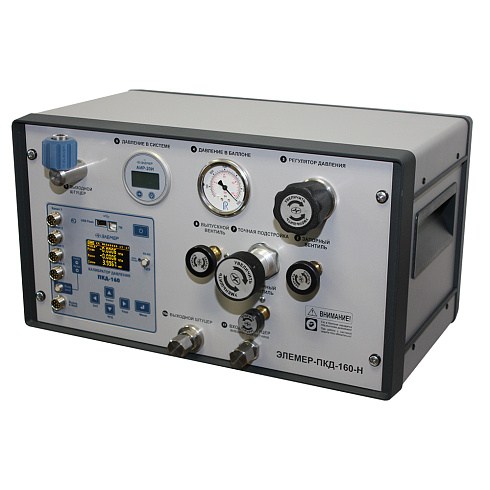

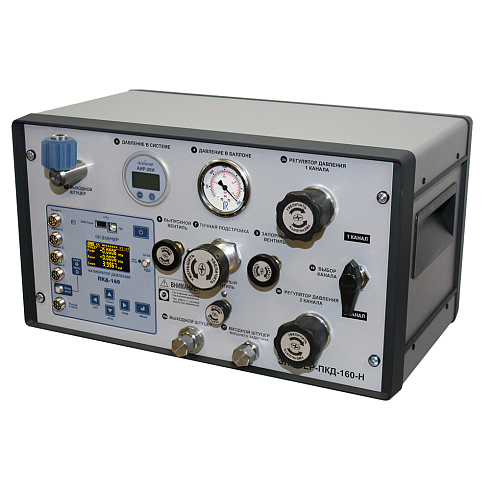

Корпус | пластиковый (кейс IP65) | металлический | |
Диапазон воспроизводимого избыточного давления | 0…0,6 МПа | 0...0,6 МПа | 0...0,6 МПа, 0...2,5 МПа |
0...2,5 МПа | 0...2,5 МПа | 0...0,6 МПа, 0...16 МПа | |
0...16 МПа | 0...16 МПа | 0...2,5 МПа, 0...16 МПа | |
Встроенный источник давления | Ресивер 2 л х 20 МПа | Ресивер 2 л х 20 МПа | |
Ресивер 2 л х 20 МПа и компрессор (для канала 0,6 и 2,5 МПа) | |||
Питание | Сетевой блок питания, аккумулятор повышенной емкости |
Сравнительная таблица преобразователей давления эталонных ПДЭ-020(И)
Тип прибора | ПДЭ-020 | ПДЭ-020И |
---|---|---|
Внешний вид | ||
Верхние пределы измерений |
|
|
Предел допускаемой основной приведенной погрешности |
|
|
Исполнение |
|
|
Электропитание |
|
|
Климатическое исполнение | –20...+60 °С | |
Степень защиты от воздействий окружающей среды | IP54 | IP65 |
Средняя наработка на отказ | не менее 100 000 часов | |
Средний срок службы | не менее 12 лет | |
Межповерочный интервал | 1 год (2 года для класса точности С) | |
Гарантийный срок эксплуатации | 2 года |
Дополнительные монтажные части
Наименование | Блок настольный для штуцерного соединения | Гребенка настольная для штуцерного соединения | Гребенка гибкая для фланцевого соединения | |
---|---|---|---|---|
Б-1-М20×1,5 | ГШ-4-М20×1,5 | ЛШ-4-М20×1,5 | ГФ-4-К1/4" | |
Внешний вид | ||||
Количество выходных каналов | 1 | 4 | ||
Резьбовое соединение | внутренняя М20×1,5 | наружная К1/4" | ||
Пример присоединения |
Дополнительные внешние источники давления
- Баллон 20 л × 30 МПа;
- Компрессорная министанция 20 МПа, 220 В;
- Переносная компрессорная министанция 20 МПа, 220 В.
