Регистраторы предназначены для измерения, регулирования и регистрации температуры и других неэлектрических величин (давления, расхода, уровня и др.), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току. Архивные данные хранятся во внутренней памяти прибора, а перенос их на ПК осуществляется с помощью USB Flash-карты. РМТ 29 работает под управлением операционной системы LINUX, а конфигурирование и управление прибором может осуществляться посредством цветного сенсорного экрана. Регистраторы являются промышленными устройствами, имеющими функции регуляторов по ПИД-закону и программных таймеров-регуляторов.
Характеристики

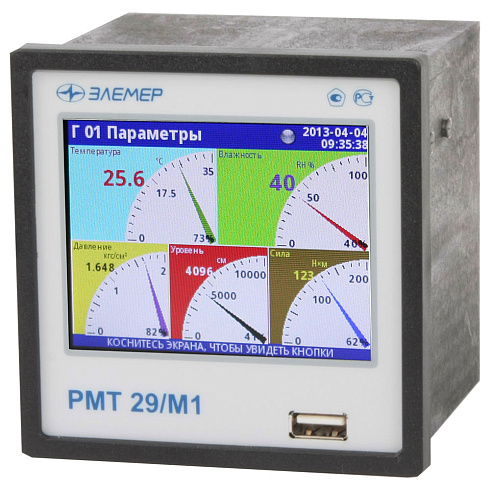

| Тип прибора | РМТ 29/М1 | |
|---|---|---|
| Цветной сенсорный экран | TFT, диагональ 3,5 дюйма, 320 × 240 пикселей | |
| Входные сигналы | 50М, 50П, 100М, 100П, Pt50, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000; ЖК (J), ХК (L), ХА (К), ПП (R), ПП (S), МКн (Т), НН (N), ХКн (Е); 0...20, 4...20 мА, 0...20, –10...25, –10...100, 0...600 мВ, 0...5, 1...5, 0...10, 2...10 В; 0...325 Ом, 0...3250 Ом | |
| Максимальное количество входных каналов | 9 | |
| Количество логических каналов | до 60 | |
| Максимальное количество релейных выходов | 16 (~250 В / 1 А) | 8 (~250 В / 5 А) |
| Максимальное количество токовых выходов | 8 (4...20 мА) | |
| Встроенный блок питания | 24 В, 200 мА | |
| Интерфейс (базовое исполнение) | RS-485 (Modbus RTU), USB (Host — на лицевой панели, Device — на задней панели) | |
| Дополнительный интерфейсный модуль | 2 × RS-485 (Modbus RTU), RS-232, Ethernet (TCP/IP) | |
| Объем встроенной памяти | 1,5 ГБ | |
| Климатическое исполнение | 0...+50 °С | |
| Пылевлагозащита | IP40, IP54 (с прозрачной дверцей) | |
| Питание | ~85...260 В, не более 35 ВА | |
| Габаритные размеры | 96 × 96 × 100 мм | |
| Варианты монтажа | щитовой, DIN-рейка 35 мм (с комплектом крепления) | |
| Межповерочный интервал | 4 года | |
| Гарантийный срок | 2 года | |
Функциональные возможности
Математические функции
Арифметические и тригонометрические функции (сложение, вычитание, умножение, деление, возведение в степень, sin, cos, tg, ctg и т.д.), логические зависимости (сравнение с постоянным значением, сравнение измеренных значений и т.д.)
Регулирование технологических процессов
Управление технологическими процессами осуществляется с помощью релейных или токовых выходов. РМТ 29 может осуществлять регулирование по ПИ-, ПД-, ПИД-закону или по заданному профилю, когда уставки регулирования меняются в соответствии с алгоритмом пользователя и с привязкой к реальному времени. Команды управления исполнительными устройствами формируются в виде дискретных или токовых сигналов.
Регистрация данных
РМТ 29 может осуществлять запись данных со скоростью до 10 измерений в секунду. Архивируемые каналы могут являться как физическими входами, так и функциями других каналов. Встроенной памяти прибора (1,5 ГБ) достаточно для непрерывной регистрации значений 24 логических каналов с частотой 1 Гц в течение 2 месяцев. Функция регистрации может быть использована для оптимизации ресурсов регистратора, для этого каналы регистрации объединяются в группы из 1...6 каналов. Для каждой такой группы скорость регистрации может быть установлена индивидуально. Кроме того, РМТ предоставляет возможность задания индивидуальной скорости регистрации, которая рассчитывается в зависимости от условий, заданных пользователем.
Интерфейсы
К разъему интерфейса USB пользователь может подключать мышь, клавиатуру и USB Flash-карту для скачивания архивов.
Интерфейс RS-485 позволяет встраивать РМТ 29 в современные АСУТП, подключать РМТ 29 к ПК и контроллерам, а также считывать данные с любого устройства, которое поддерживает передачу данных по протоколу Modbus RTU.
В приборе реализована возможность удаленного доступа с ПК и дистанционного управления регистратором.
Ethernet и Java Aplets
Ethernet, встроенный веб-сервер, а также протокол TCP/IP предоставляют возможности передачи данных и их визуализации на основе приложений Java. Если визуализация процесса не требуется, возможности РМТ могут быть использованы для построения сетей сбора данных. Пользователь может самостоятельно настроить передачу данных для визуализации их на любом компьютере, подключенном к сети Интернет.
Набор встроенных Java-апплетов и протокол TCP/IP предоставляют программистам удобный механизм загрузки данных из устройства и визуализации результатов на экране компьютера, а также интеграции данных в самостоятельно созданные мнемосхемы.
DAQ-менеджер
Программное обеспечение «DAQ-менеджер РМТ 29» предназначено для обработки архивных данных. Эта программа предназначена для работы на ПК с ОС Windows.
С его помощью пользователь может загружать данные из РМТ 29 через веб-сервер дистанционно, а также с помощью USB Flash-карты. Результаты измерений и их обработки записываются в базу данных, и пользователь может просматривать и анализировать значения с помощью различных инструментов (диаграмм, таблиц), распечатывать отчеты и преобразовывать их в общий файл CSV для дальнейшего использования в других приложениях.
