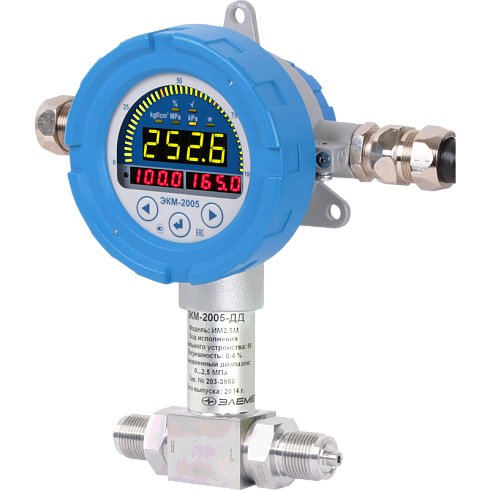

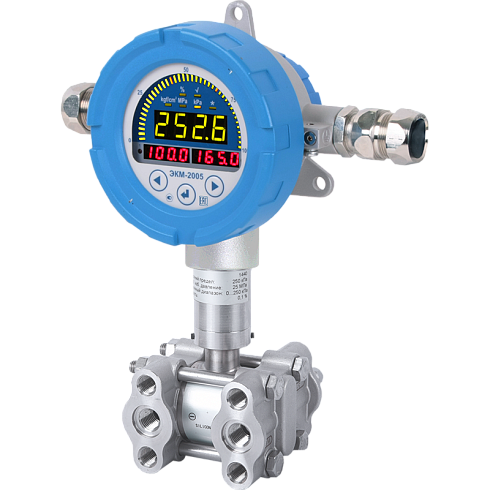

Манометры электронные ЭКМ-2005 являются современными интеллектуальными контактными манометрами, предназначенными для измерения и контроля значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных сред. Сферы применения: энергетика, атомная энергетика.
Манометры серии ЭКМ-2005 — это выгодная альтернатива стрелочным ЭКМ. Данная серия ЭКМ имеет аналогичную 4-проводную схему коммутации со стрелочными электроконтактными манометрами. Преимущества этой серии очевидны:
- Высокая визуализация параметров в цифровом и графическом виде;
- Отсутствие дребезга контактов реле;
- Стойкость к перегрузкам;
- 4 диапазона измерений;
- Встроенное меню для управления параметрами;
- Тестирование реле и т.д.
ЭКМ-2005 используются в системах автоматического контроля, регулирования и управления технологическими процессами. ЭКМ-2005 имеют 2 уставки и 2 электромеханических вибростойких реле каналов сигнализации, тип и значение уставок выбираются потребителем.
Сигнализирующее устройство обеспечивает коммутацию: для цепей переменного тока напряжением 250 В (от 0,1 до 5 А), для цепей постоянного тока напряжением 250 В (0,1 А).
ЭКМ являются переконфигурируемыми потребителем приборами, с индикацией текущего значения преобразуемой величины. Просмотр и изменение параметров конфигурации индикатора производится при помощи 3-кнопочной клавиатуры, расположенной на лицевой панели.
Индикация значения измеряемой величины, уставок и параметров конфигурации происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе). Измеренное значение отображается одновременно на 4-разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерения. Также на ЖК-индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.
Манометры оснащены современными тензорезистивными или емкостными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 500% от верхнего предела измерений. Емкостные сенсоры имеют высокую стабильность метрологических характеристик.
Манометры имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика.
Нормирование верхних и нижних пределов измерений, а также индицируемой величины может осуществляться в следующих единицах: Па (Ра), кПа (kРа), МПа (МРа), бар, кгс/см2 (kgf/cm2), по отдельному заказу — кгс/м2, атм, мм вод.ст.
Основные характеристики
- Верхние пределы измерений:
- абсолютное давление (ДА) — 25 кПа...6 МПа;
- избыточное давление (ДИ) — 4 кПа...60 МПа;
- избыточное давление-разрежение (ДИВ) — ±30 кПа...(–0,1...2,4) МПа;
- дифференциальное давление (ДД) — 10 кПа...2,5 МПа;
- Глубина перенастройки диапазонов — 4:1 (4 диапазона измерений);
- Выходной сигнал (опция) — 0...5, 0...20, 4...20 мА (по выбору из меню);
- Мощность коммутации электромеханического реле:
- переменного тока сетевой частоты:
- при напряжении 250 В до 5 А на активную нагрузку;
- при напряжении 250 В до 1 А на индуктивную нагрузку (cos ≥ 0,4);
- постоянного тока:
- при напряжении 250 В до 0,1 А на активную и индуктивную нагрузки;
- Конфигурирование — наружная клавиатура;
- Функция извлечения квадратного корня;
- Погрешность — от ±0,25%, ±0,4%, ±0,6%;
- Климатические исполнения — С3* (–5...+50 °C), С3 (–25...+70 °C), С2 (–40...+70 °C), С2 (–50…+80 °C);
- Пылевлагозащита — IP65;
- Варианты исполнения — общепромышленное, «Для АЭС»;
- Индикация — 4-х разрядный ЖК-индикатор с подсветкой и графической шкалой;
- Сенсоры — металлические по технологии КНК, керамические;
- Электромагнитная совместимость (ЭМС) — IV-A;
- Гарантия — 5 лет.
