Микропроцессорные многопредельные датчики давления с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Одни из самых популярных датчиков в линейке НПП «ЭЛЕМЕР», имеющие широкий модельный ряд.
и широкий ассортимент
Продлено (на основании приказа № 2163 от 21 декабря 2020 года Федерального агентства по техническому регулированию и метрологии).
Преобразователи давления зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) под номером 63044-16, а на официальном сайте ФГИС «АРШИН» выложено с описанием типа средств измерений.
Микропроцессорные многопредельные датчики давления с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Одни из самых популярных датчиков в линейке НПП «ЭЛЕМЕР», имеющие широкий модельный ряд. Датчики предназначены для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления, гидростатического давления в унифицированный выходной токовый сигнал 0...5 мА или 4...20 мА и/или цифровой сигнал в стандарте протокола HART. Также в приборе реализован двойной комбинированный токовый выход 0…5/4…20 мА.

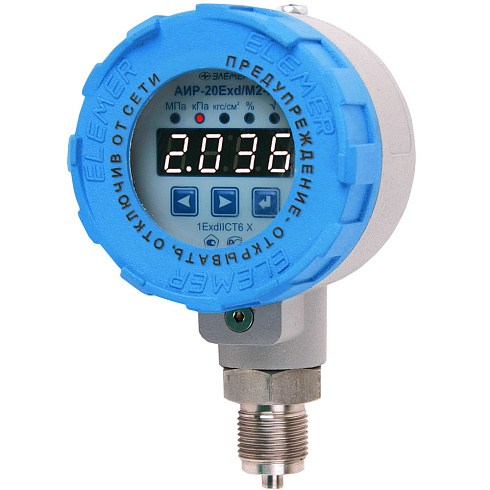

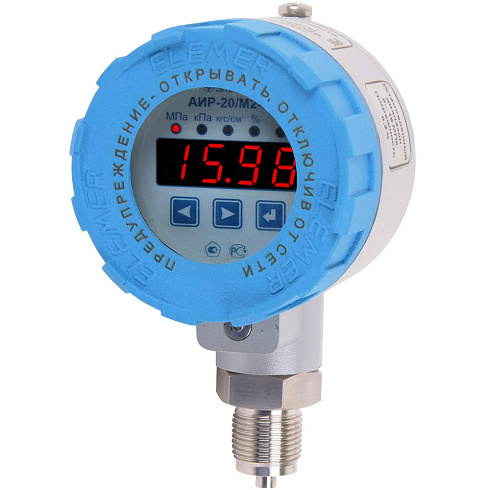

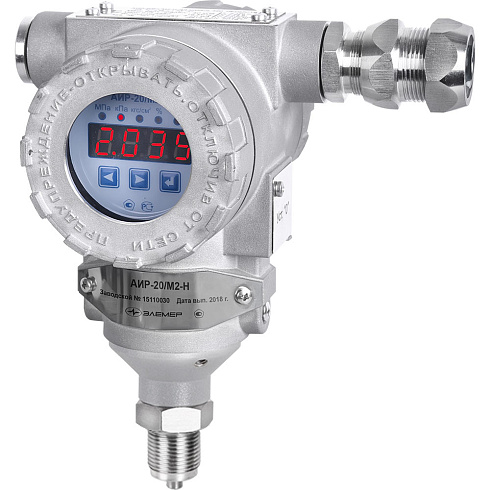

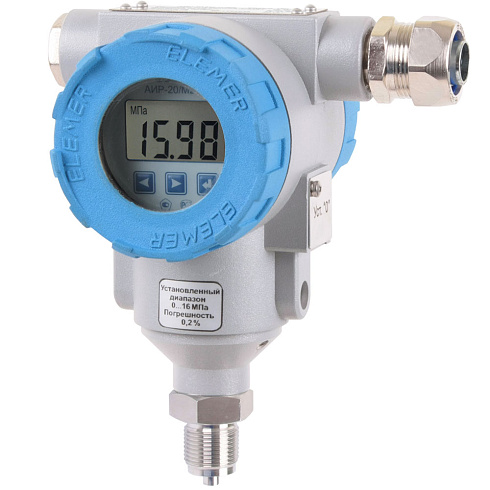

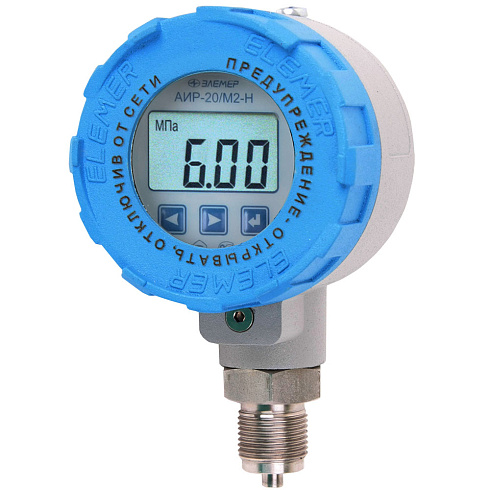

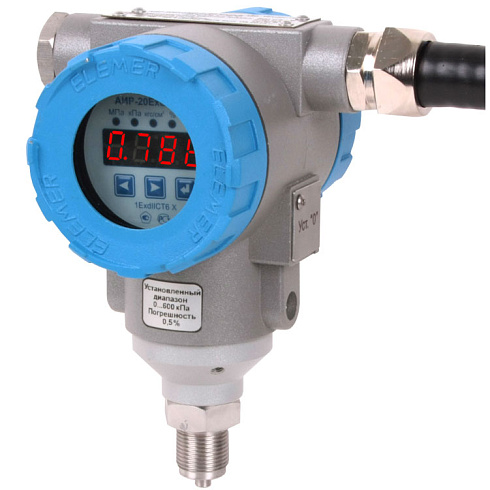

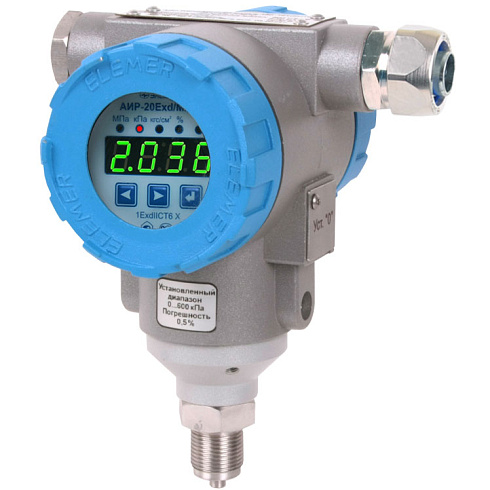

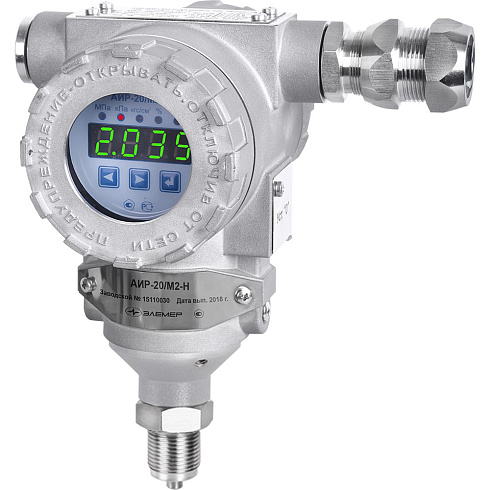

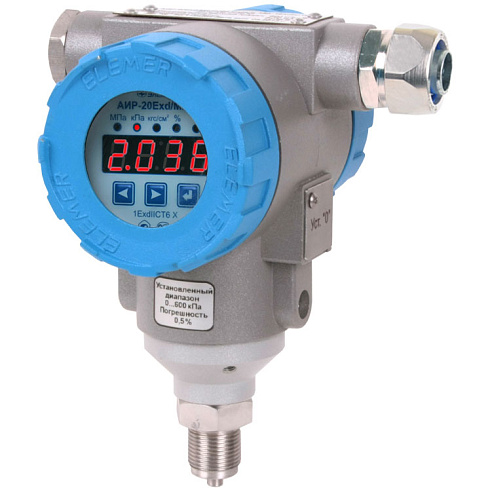

Датчики имеют встроенный светодиодный индикатор (СД) с ярким красным, зеленым и белым свечением символов или жидкокристаллический (ЖК) индикатор с подсветкой. Для удобства визуализации индикатор имеет возможность дискретного вращения на угол 90°, 180° и 270°. Корпус плавно вращается на 270°.
Датчики имеют встроенное 3-кнопочное меню на лицевой панели индикатора для возможности настройки и редактирования параметров, а также для калибровки и получения диагностических данных.
Датчики оснащены современными тензорезистивными сенсорами с металлическими и керамическими мембранами. Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 500% от верхнего предела измерений. Примененные в датчиках керамические сенсоры обладают высокой стойкостью к перегрузкам (до 600%) и особо высокой стойкостью к агрессивным средам.
Для вязких и быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики.
В датчиках применяются сенсоры ведущих российских и европейских производителей.
Датчики имеют высокую помехозащищенность — группа по ЭМС — IV-A(B).
Основные характеристики
- Верхние пределы измерений:
- абсолютное давление (ДА) — 1,0 кПа...16 МПа;
- избыточное давление (ДИ) — 0,16 кПа...100 МПа;
- давление-разрежение (ДВ) — 0,4 кПа...100 кПа;
- избыточное давление-разрежение (ДИВ) — ±0,3 кПа...(–0,1...+2,4) МПа;

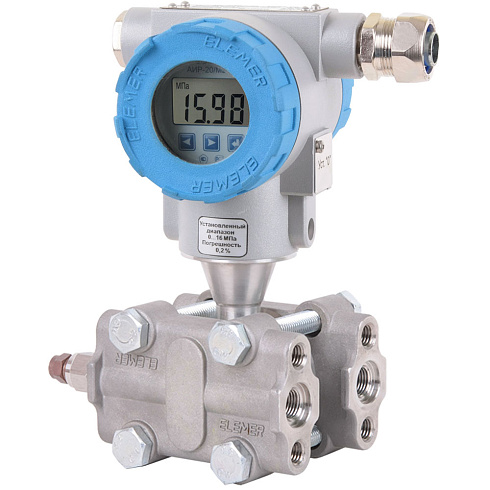

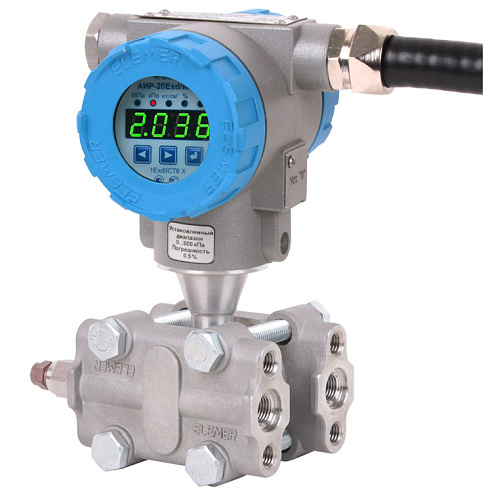

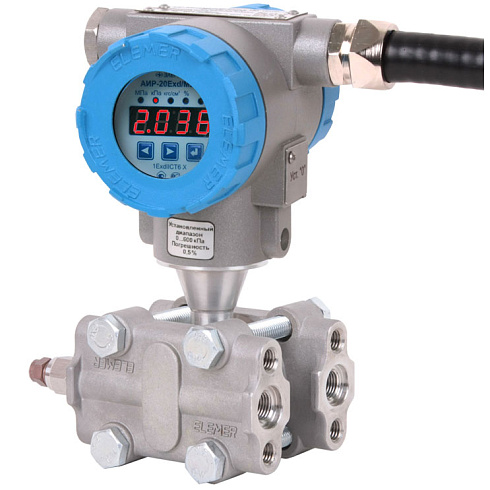

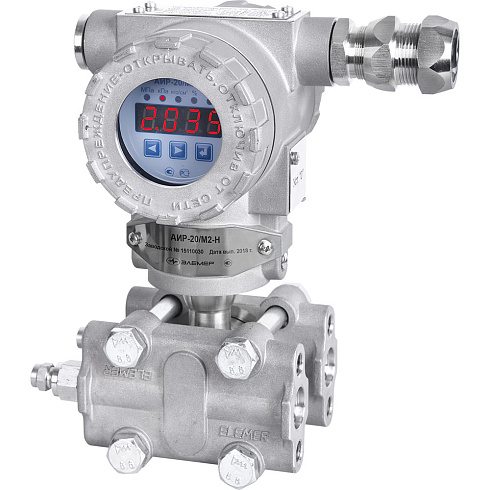

- дифференциальное давление (ДД) — 0,063 кПа...16 МПа;

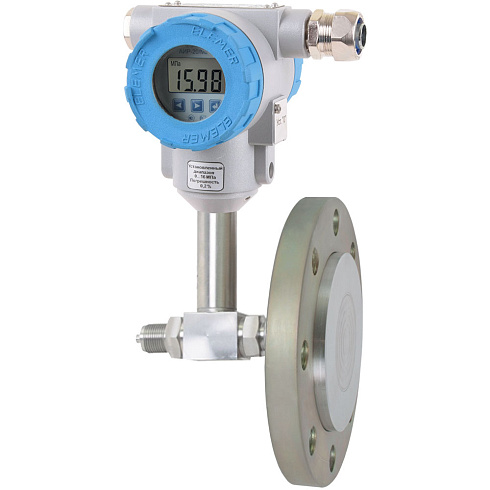

- гидростатическое давление (ДГ) (фланцевые) — 1,6 кПа...250 кПа;
- гидростатическое давление (ДГ) (погружные) — 1 кПа...250 кПа;
- Глубина перенастройки диапазонов — 1:60;
- Выходной сигнал — 4…20 мА/HART; 0…5/4…20 мА одновременно;
- Конфигурирование — 3-кнопочная клавиатура, HART-протокол;
- Функция извлечения квадратного корня;
- Погрешность — ±0,075%; ±0,1%; ±0,2%; ±0,5%;
- Климатические исполнения — С2 (–40…+70 °C, –60…+70 °C), С3 (–10…+70 °C, –25…+70 °C, –10….+60 °C, –25…+60 °C);
- Пылевлагозащита — IP65, IP54;
- Варианты исполнения — общепромышленное, Ex (ExiaIICT6 X), Exd (1ExdIICT6), кислородное, атомное (повышенной надежности), ОМ — морское исполнение (Морской регистр РФ);
- Индикация — ЖК с подсветкой, СД;
- Вращение индикатора (дискретное) на 90°, 180° и 270°;
- Вращение корпуса на ±135°;
- Электромагнитная совместимость (ЭМС) — IV-A;
- Гарантия — 5 лет (7 лет — для приборов в атомном исполнении).
| Класс защиты | IP65, IP54 |
