Малогабаритные микропроцессорные 9-диапазонные датчики давления полевого исполнения. Датчики предназначены для суровых условий эксплуатации. Преобразователи АИР-10SH имеют коррозионностойкое исполнение корпуса, изготовленного из нержавеющей стали. Приборы оснащаются двумя типами корпусов: односекционный и двухсекционный корпус. Приборы в исполнении с двухсекционным корпусом имеют встроенный светодиодный индикатор с 3-кнопочной клавиатурой для подстройки параметров прибора. Датчики предназначены для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разряжения, дифференциального давления в унифицированный выходной токовый сигнал 4…20 мА и/или цифровой сигнал в стандарте протокола HART.
Для конфигурации датчики имеют 4 микропереключателя и 2 специальные кнопки для подстройки параметров прибора (тонкая подстройка «нуля» и диапазона).

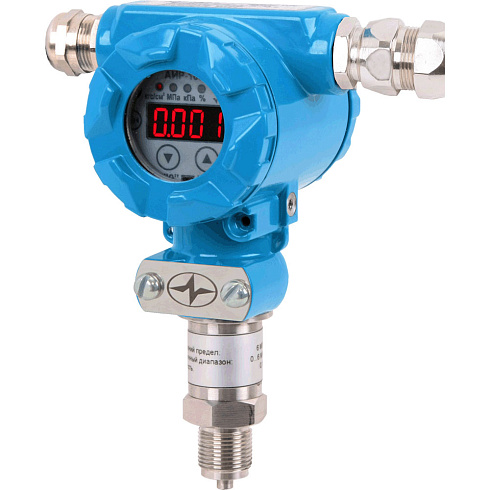

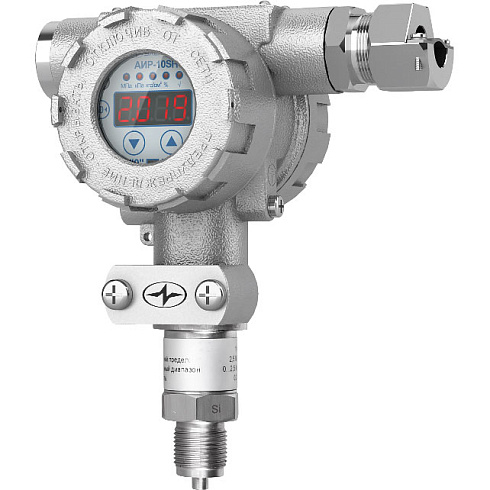

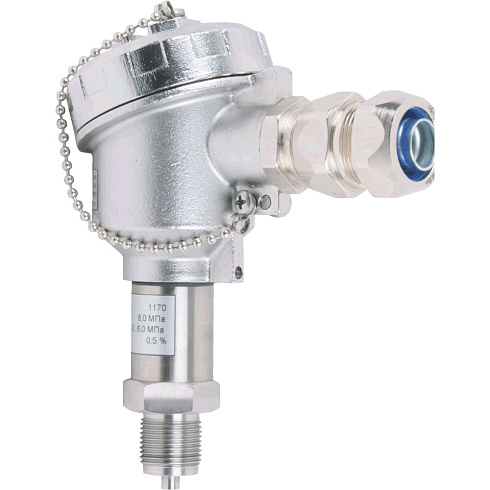

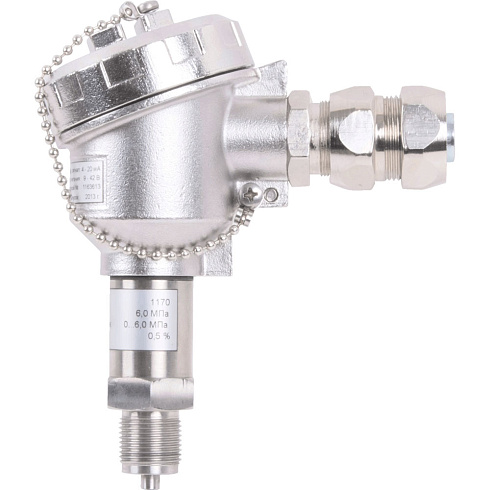

Кнопки для подстройки параметров располагаются на панели индикатора в двух секционном корпусе или под глухой крышкой в односекционном корпусе приборов.
Датчики оснащены современными тензорезистивными сенсорами с металлическими и керамическими мембранами. Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 300% от верхнего предела измерений. Примененные в датчиках керамические сенсоры обладают высокой стойкостью к перегрузкам (до 600%) и особо высокой стойкостью к агрессивным средам.
Для вязких и быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики.
В датчиках применяются сенсоры ведущих европейских производителей (Бельгия, Швейцария).
Датчики имеют высокую помехозащищенность — группа по ЭМС — III-A(B), IV-A(B).
Основные характеристики
- Верхние пределы измерений:
- абсолютное давление (ДА) — 4 кПа…2,5 МПа;
- избыточное давление (ДИ) — 0,25 кПа…100 МПа;;
- избыточное давление-разрежение (ДИВ) — ±0,5 кПа…(–0,1…+2,4) МПа;

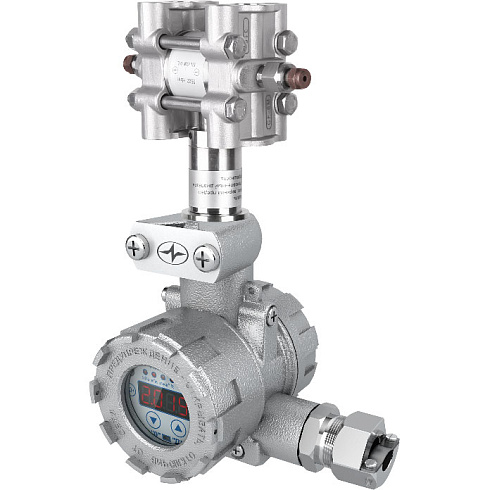

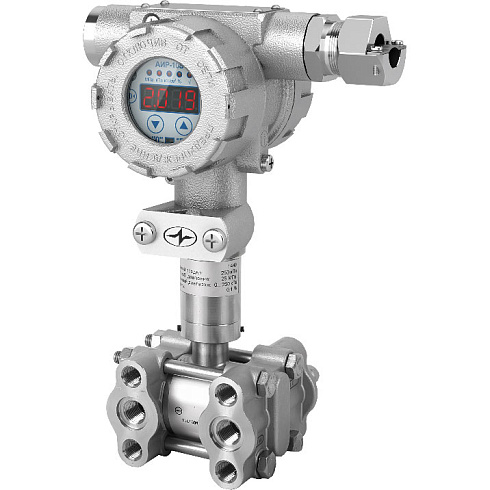

- дифференциальное давление (ДД) — 0,25 кПа...2,5 МПа;
- Коррозионностойкий корпус для работы в агрессивных средах;
- Глубина перенастройки диапазонов — 1:40;
- Выходной сигнал — 4...20 мА;
- Конфигурирование — микропереключатели, ПО;
- Функция извлечения квадратного корня;
- Погрешность — от ±0,1%;
- Климатические исполнения — УХЛ1 (–60…+70 °С), C2 (–60…+70 °С), Т3 (–25…+80 °С), ТВ4 (–25…+80 °С), УХЛ3.1(–25…+70 °С);
- Пылевлагозащита — IP65, IP67;
- Варианты исполнения — общепромышленное, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6), ОМ (Речной и Морской Регистры РФ), «Для АЭС»;
- Электромагнитная совместимость (ЭМС) — III-A, IV-B;
- Гарантия — 5 лет.
| Класс защиты | IP65, IP67 |
