Требуется вакуумное заполнение, сварная конструкция, штуцерное соединение
Описание

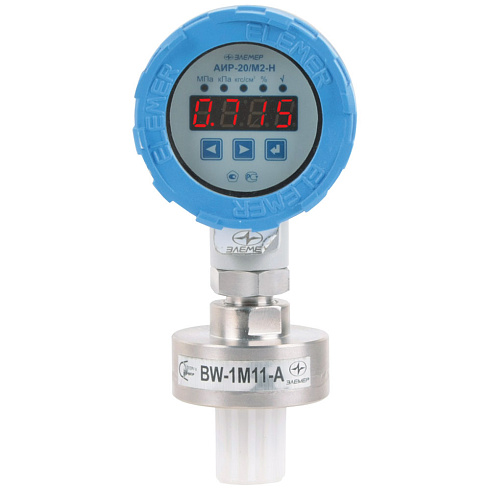

Разделители сред типа BW предназначены для защиты чувствительного элемента измерительного прибора (датчика давления, манометра и т.д.) от воздействия агрессивных вязких, жидких и газообразных рабочих сред и/или сред с высокой температурой. В связи с отсутствием диффузии через металлическую мембрану, может быть рекомендован для измерения давления как жидких, так и газообразных агрессивных сред.
Конструктивные особенности
Конструкция разделителя — сварная с внутренним расположением металлической мембраны. Благодаря сварной конструкции хорошо подходит для измерения давления высокотемпературных сред. Данное изделие заполняется жидкостью с помощью вакуумного оборудования.
Технические характеристики
Параметр | Типоразмер мембраны | |||
---|---|---|---|---|
S | M | L | Lf | |
Диапазон рабочих давлений, кГс/см2 | 0...600 | 0...250 | –1...50 | –1...25 |
Минимальный верхний предел измерения прибора, кГс/см2 | 10 | 2,5 | 0,5 | 0,1 |
Диапазон рабочих температур, °С | –90...+400 | |||
Класс точности комплекта «прибор + разделитель» | В пределах класса точности прибора |
Характеристики
- Используемые материалы:
- мембрана: нержавеющая сталь, молибденовая сталь, титан;
- корпус (контактирующий с измеряемой средой): нержавеющая сталь, молибденовая сталь, титан;
- Соединение с процессом:
- штуцерное (исполнение 1);
- штуцерное с промывочным отверстием (исполнение 2);
- Гарантийный срок эксплуатации — 1 год.
