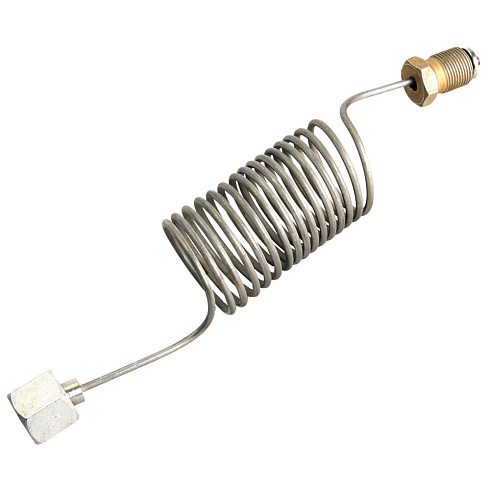

Импульсные, капиллярные линии (ЛИ) и рукава соединительные 55004 используются для гидравлической передачи давления от первичного измерительного преобразователя (мембранного разделителя) к датчику удаленного монтажа в случаях:
- Если температура измеряемой среды превышает допустимый для работы датчика предел;
- В случае трудного доступа к датчику;
- При подключении датчика к процессу через разделительные, уравнительные, конденсационные сосуды.
Технические характеристики
|
Наименование параметра
|
Импульсная линия
|
Рукав соединительный 55004
|
|
Условное давление, МПа
|
40
|
—
|
|
Диапазон температур, °С
|
–60...+400
|
—
|
|
Материал
|
12Х18Н10Т
|
углеродистая сталь
|
|
Типоразмер капилляра (наружный диаметр × толщина стенки, мм)
|
3×1; 4×1; 5×1; 6×1
|
—
|
|
Типоразмер импульсной трубки (наружный диаметр × толщина стенки, мм)
|
10×1; 14×2; 16×3
|
3×1
|
|
Длина линии, м
|
1; 2; 3; ...
|
2,5
|
Конструктивные исполнения
|
Импульсная линия
|
Рукав соединительный 55004
|
|
|
Варианты соединения
|
Соединение с разделителем сред, d
|
Соединение с измерительным прибором, D
|
Код соединения
|
|
М20×1,5
|
М20×1,5
|
00
|
|
М20×1,5
|
G1/2"
|
01
|
|
G1/2"
|
М20×1,5
|
02
|
|
G1/2"
|
G1/2"
|
03
|
|
по заказу
|
по заказу
|
специальное исполнение
|
