Диафрагмы фланцевые, камерные
Описание

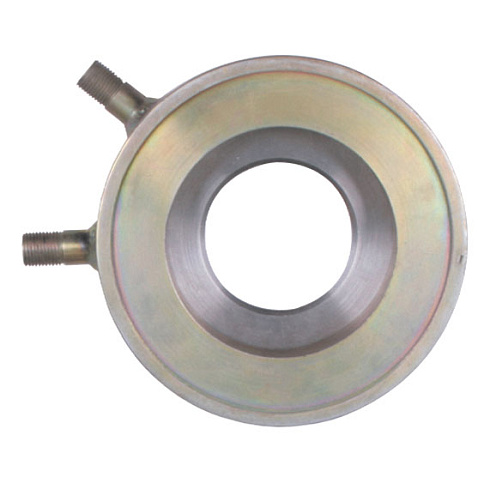

Диафрагма ДФК (разработана по типу ДКС для Dу < 50 мм) — диафрагма фланцевая, камерная, имеет оригинальную конструкцию, которая позволяет сочетать камерный способ отбора давления и фланцевое соединение. Условный проход — от 20 до 40 мм. Условное давление — до 10 МПа.
Основные характеристики диафрагм ДФК
Тип диафрагмы | Dу, мм | Pу, МПа |
---|---|---|
ДФК-10-20-А/Б | 20 | 10 |
ДФК-10-25-А/Б | 25 | 10 |
ДФК-10-32-А/Б | 32 | 10 |
ДФК-10-40-А/Б | 40 | 10 |
А/Б — материал фланца (А — сталь 20 по ГОСТ
Конструктивные исполнения диафрагм ДФК
Технические характеристики
Характеристики
