Описание
Диафрагма ДБС — бескамерная диафрагма, устанавливаемая во фланцах трубопровода, на условный проход от 300 до 2400 мм и условное давление до 4 МПа.
Материал диафрагм — сталь 12Х18Н10Т по ГОСТ 5632, материал корпусов кольцевых камер — сталь 20 по ГОСТ 1050 или сталь 12Х18Н10Т по ГОСТ 5632 (по требованию Заказчика).
Основные характеристики диафрагм ДБС
| Dу, мм | Pу, МПа | |||
|---|---|---|---|---|
| до 0,6 | от 0,6 до 1,6 | от 1,6 до 2,5 | от 1,6 до 4 | |
| 300 | ДБС 0,6 - 300 | ДБС 1,6 - 300 | ДБС 4 - 300 | |
| 350 | ДБС 0,6 - 350 | ДБС 1,6 - 350 | ДБС 4 - 350 | |
| 400 | ДБС 0,6 - 400 | ДБС 1,6 - 400 | ДБС 4 - 400 | |
| 450 | ДБС 0,6 - 450 | ДБС 1,6 - 450 | ДБС 4 - 450 | |
| 500 | ДБС 0,6 - 500 | ДБС 1,6 - 500 | ДБС 4 - 500 | |
| 600 | ДБС 0,6 - 600 | ДБС 1,6 - 600 | ДБС 4 - 600 | |
| 700 | ДБС 0,6 - 700 | ДБС 1,6 - 700 | ДБС 4 - 700 | |
| 800 | ДБС 0,6 - 800 | ДБС 1,6 - 800 | ДБС 2,5 - 800 | — |
| 900 | ДБС 0,6 - 900 | ДБС 1,6 - 900 | ДБС 2,5 - 900 | — |
| 1000 | ДБС 0,6 - 1000 | ДБС 1,6 - 1000 | ДБС 2,5 - 1000 | — |
| 1200 | ДБС 0,6 - 1200 | ДБС 1,6 - 1200 | ДБС 2,5 - 1200 | — |
| 1400 | ДБС 0,6 - 1400 | ДБС 1,6 - 1400 | ДБС 2,5 - 1400 | — |
| 1600 | ДБС 0,6 - 1600 | ДБС 1,6 - 1600 | ДБС 2,5 - 1600 | — |
| 1800 | ДБС 0,6 - 1800 | ДБС 1,6 - 1800 | ДБС 2,5 - 1800 | — |
| 2000 | ДБС 0,6 - 2000 | ДБС 1,6 - 2000 | ДБС 2,5 - 2000 | — |
| 2200 | ДБС 0,6 - 2200 | ДБС 1,6 - 2200 | ДБС 2,5 - 2200 | — |
| 2400 | ДБС 0,6 - 2400 | ДБС 1,6 - 2400 | ДБС 2,5 - 2400 | — |

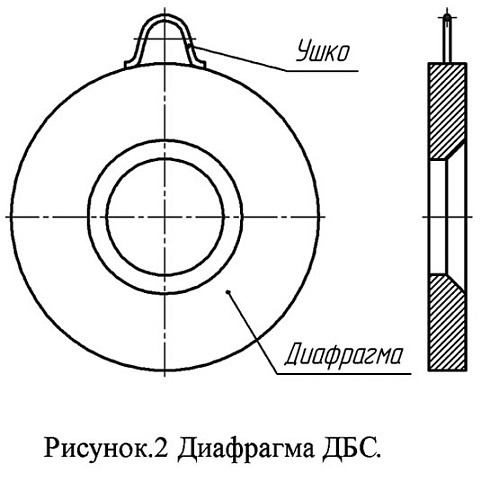

Конструктивные исполнения диафрагм ДБС
