Описание
Назначение
Ответные фланцы предназначены для подсоединения фланцевых разделителей сред типа BA (аналоги разделителей сред типов РМ5320 и РМ5322) к месту замера давления.
Конструктивные особенности

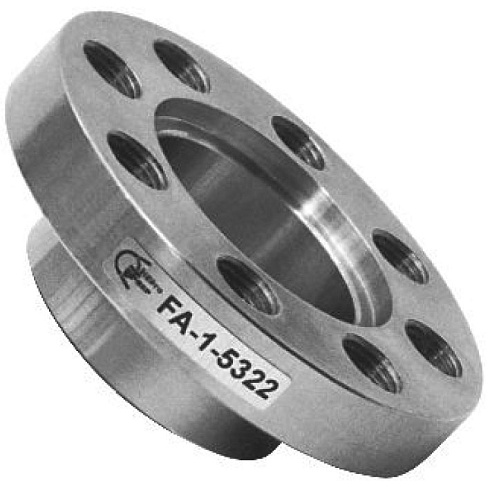

Устройство представляет собой воротниковый фланец.
Ответные фланцы ввариваются в место замера давления (емкость, трубопровод и т.д.).
Технические характеристики
| Параметр | FA-...5320 | FA-…5322 |
|---|---|---|
| Максимальное рабочее давление, кГс/см2 | 100 | 600 |
| Масса, кг | 1,3 | 0,6 |
| Посадочный диаметр Dр,мм | 112 | 54 |
| Диаметр фланца D, мм | 145 | 100 |
| Резьба под болты крепления / число отверстий | M14 / 8 | M10 / 8 |
| Диаметр до центра отверстия Do, мм | 125 | 74 |
Используемые материалы
Углеродистая сталь, нержавеющая сталь.
