Магнитные роликовые указатели уровня (байпасные уровнемеры) предназначены для непрерывной визуальной индикации текущего состояния уровня жидкости, а также уровня раздела жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок.
Подробнее
Короткое примечение
Описание
Основные сферы применения:
нефтегазовая промышленность
химическая и нефтехимическая отрасли
атомная промышленность
морские и речные суда и танкеры
газовозы и химовозы
морские буровые платформы
горно-обогатительная и металлургическая отрасли
производство, распределение и очистка воды
производство строительных материалов
пищевая промышленность
жилищно-коммунальном хозяйство
сельское хозяйство и др.
Основные функциональные возможности:
визуальная индикация текущего уровня контролируемой среды
визуальная индикация текущего уровня раздела сред
визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
передача измеренного значения по аналоговому или цифровому выходному сигналу
Отличительные особенности:
автономность (не требует электропитания)
простота и надежность измерения
механическая прочность конструкции
исполнения для работы с агрессивными средами • давление процесса до 35МПа
температура процесса от -196°С до +425°С
плотность жидкости от 450кг/м3
разнообразие вариантов монтажа
доступность любых типов и стандартов фланцев и метизов

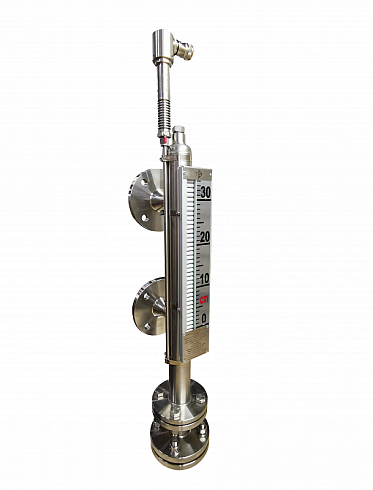

Байпасный магнитный роликовый указатель уровня ТЭК-МПУ-Б
Принцип действия байпасного указателя ТЭК-МПУ-Б основан на законе сообщающихся сосудов - уровень жидкости в уровнемерной колонке всегда равен уровню контролируемой среды в основном резервуаре.
Байпасный магнитный роликовый указатель уровня ТЭК-МПУ-Б предназначен для монтажа на боковой стенке резервуара. Конструктивно ТЭК МПУ-Б представляет собой изготовленную из нержавеющей стали или полимерных материалов уровнемерную байпасную колонку (камеру), которая фиксируется на патрубках емкости посредством фланцевого, резьбового или сварного соединения. Указатель уровня соединяют с резервуаром таким образом, чтобы рабочий диапазон уровня жидкости находился в зоне визуального контроля. Внутри байпасной камеры располагается поплавок, оснащенный системой магнитов. Снаружи на камере располагается устройство индикации, состоящее из алюминиевой или нержавеющей направляющей с вращающимися полимернымиили металлическими двуцветными роликами, установленными с шагом 10 мм. Для эксплуатации в неблагоприятных условиях окружающей среды указатель уровня может оснащаться герметичной роликовой индикацией. При изменении уровня жидкости поплавок также перемещается внутри байпасной уровнемерной колонки. Под воздействием магнитного поля поплавка ролики поворачиваются на 180° и тем самым отображают текущий уровень жидкости в колонке, и соответственно, в контролируемой емкости.
Механическая часть указателей уровня ТЭК-МПУ-Б-...М/Г выполнена полностью аналогично стандартным версиям без выходных сигналов: магнитный байпасный уровнемер представляет из себя камеру бокового монтажа, оснащенную магнитной системой (магнитным поплавом, перемещающимся внутри камеры вместе с уровнем жидкости и магнитной шкалой, расположенной снаружи камеры указателя уровня. Перемещение поплавка вызывает изменение показаний индикаторной шкалы.
Для удаленного получения информации о текущем уровне жидкости ТЭК-МПУ может быть оснащён электронными устройствами, оснащёнными выходными сигналами:
1) Герконовым преобразователем уровня МАГНИТЭК-Г – выходной сигнал 4-20мА или 4-20мА + HART
2) Магнитострикционным преобразователем уровня ВЕКТОР – выходной сигнал 4-20мА, 4-20мА + HART или ModBus RTU
3) Концевыми выключателями ТЭК-МСУ – выходной сигнал SPTD («перекидной сухой контакт»)
Все перечисленные приборы устанавливаются снаружи на корпусе ТЭК-МПУ. Герконовый и магнитострикционный преобразователь бесконтактно определяют текущее положение поплавка (для МПУ-Б) или магнитного штока (для МПУ-Н) сквозь стенку камеры и передают информацию о его положении (соответствующем текущему уровню жидкости) в системы автоматизации или напрямую оператору. Концевые выключатели ТЭК-МСУ также устанавливаются снаружи и не контактирует с измеряемой средой, они фиксируют факт прохождений поплавка в определенном направлении с помощью герконов с функцией памяти и применяются дискретно для сигнализации требуемых значений уровня в камере ТЭК-МПУ.
нефтегазовая промышленность
химическая и нефтехимическая отрасли
атомная промышленность
морские и речные суда и танкеры
газовозы и химовозы
морские буровые платформы
горно-обогатительная и металлургическая отрасли
производство, распределение и очистка воды
производство строительных материалов
пищевая промышленность
жилищно-коммунальном хозяйство
сельское хозяйство и др.
Основные функциональные возможности:
визуальная индикация текущего уровня контролируемой среды
визуальная индикация текущего уровня раздела сред
визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
передача измеренного значения по аналоговому или цифровому выходному сигналу
Отличительные особенности:
автономность (не требует электропитания)
простота и надежность измерения
механическая прочность конструкции
исполнения для работы с агрессивными средами • давление процесса до 35МПа
температура процесса от -196°С до +425°С
плотность жидкости от 450кг/м3
разнообразие вариантов монтажа
доступность любых типов и стандартов фланцев и метизов
Байпасный магнитный роликовый указатель уровня ТЭК-МПУ-Б
Принцип действия байпасного указателя ТЭК-МПУ-Б основан на законе сообщающихся сосудов - уровень жидкости в уровнемерной колонке всегда равен уровню контролируемой среды в основном резервуаре.
Байпасный магнитный роликовый указатель уровня ТЭК-МПУ-Б предназначен для монтажа на боковой стенке резервуара. Конструктивно ТЭК МПУ-Б представляет собой изготовленную из нержавеющей стали или полимерных материалов уровнемерную байпасную колонку (камеру), которая фиксируется на патрубках емкости посредством фланцевого, резьбового или сварного соединения. Указатель уровня соединяют с резервуаром таким образом, чтобы рабочий диапазон уровня жидкости находился в зоне визуального контроля. Внутри байпасной камеры располагается поплавок, оснащенный системой магнитов. Снаружи на камере располагается устройство индикации, состоящее из алюминиевой или нержавеющей направляющей с вращающимися полимернымиили металлическими двуцветными роликами, установленными с шагом 10 мм. Для эксплуатации в неблагоприятных условиях окружающей среды указатель уровня может оснащаться герметичной роликовой индикацией. При изменении уровня жидкости поплавок также перемещается внутри байпасной уровнемерной колонки. Под воздействием магнитного поля поплавка ролики поворачиваются на 180° и тем самым отображают текущий уровень жидкости в колонке, и соответственно, в контролируемой емкости.
Механическая часть указателей уровня ТЭК-МПУ-Б-...М/Г выполнена полностью аналогично стандартным версиям без выходных сигналов: магнитный байпасный уровнемер представляет из себя камеру бокового монтажа, оснащенную магнитной системой (магнитным поплавом, перемещающимся внутри камеры вместе с уровнем жидкости и магнитной шкалой, расположенной снаружи камеры указателя уровня. Перемещение поплавка вызывает изменение показаний индикаторной шкалы.
Для удаленного получения информации о текущем уровне жидкости ТЭК-МПУ может быть оснащён электронными устройствами, оснащёнными выходными сигналами:
1) Герконовым преобразователем уровня МАГНИТЭК-Г – выходной сигнал 4-20мА или 4-20мА + HART
2) Магнитострикционным преобразователем уровня ВЕКТОР – выходной сигнал 4-20мА, 4-20мА + HART или ModBus RTU
3) Концевыми выключателями ТЭК-МСУ – выходной сигнал SPTD («перекидной сухой контакт»)
Все перечисленные приборы устанавливаются снаружи на корпусе ТЭК-МПУ. Герконовый и магнитострикционный преобразователь бесконтактно определяют текущее положение поплавка (для МПУ-Б) или магнитного штока (для МПУ-Н) сквозь стенку камеры и передают информацию о его положении (соответствующем текущему уровню жидкости) в системы автоматизации или напрямую оператору. Концевые выключатели ТЭК-МСУ также устанавливаются снаружи и не контактирует с измеряемой средой, они фиксируют факт прохождений поплавка в определенном направлении с помощью герконов с функцией памяти и применяются дискретно для сигнализации требуемых значений уровня в камере ТЭК-МПУ.
Технические характеристики
