Измерение расхода пластовой воды в нефтедобывающих отраслях
Описание
- Конструкция прибора специально разработана для измерения расхода воды при давлении до 25 МПа в нефтедобывающих системах сегмента Upstream для задач поддержания пластового давления (ППД);
- Свободная проточная часть, в отличие от вихревых расходомеров, обеспечивает отсутствие перепада давления, рисков засорения проточной части и отрыва конструктивных элементов расходомера;
- Футеровка специальной разработки из цельного полиуретана высокой плотности и титановые электроды обеспечивают устойчивость к высоким давлениям, гидроударам, абразиву, жировым и солевым включениям;
- Специальный конструктив уплотнения электродов исключает протечку измеряемой среды. При повышении давления среды уплотнение усиливается;
- Присутствие в измеряемой среде свободного и растворенного газа не влияет на метрологические параметры расходомеров и функционирование;
- Расходомеры ЭЛЕМЕР-РЭМ ППД требуют значительно меньших размеров прямолинейных участков до и после расходомера по сравнению с вихревыми расходомерами;
- Надёжная работа при отрицательной температуре окружающего воздуха до –60 °С (УХЛ1);
- Стабильность и точность измерений. Относительная погрешность 0,5% в диапазоне 1:200;
- Высокая виброустойчивость (v2) и сейсмостойкость (MSK-64 9 баллов);
- Простая замена. Геометрия прибора в точности соответствует общепринятому в отрасли способу присоединения к процессу.
Назначение
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ ППД предназначены для применения в сфере нефтедобычи для решения задач измерения расхода воды, используемой для нагнетания в пласт при поддержании пластового давления.
Основные характеристики
- Типоразмерный ряд — Ду 50, Ду 80, Ду 100, Ду 150;
- Температура среды — –40…+80 °С;
- Давление среды — 25 МПа;
- Относительная погрешность — ±0,5 %, ±1 %, ±2 %;
- Выходные сигналы — импульсный, частотный, токовый (4…20 мА), релейный;
- Цифровой протокол HART (v.7), Modbus RTU;
- Интерфейс — RS-485;
- Напряжение питания — 24 В; ~220 В 50 Гц;
- OLED индикатор — графический (разрешение 128×64);
- Пылевлагозащита — IP67, IP68 (для ППР);
- Климатическое исполнение — –60…+70 °C.
Показатели надежности
- Средняя наработка на отказ — не менее 150 000 часов;
- Средний срок службы — не менее 15 лет;
- Межповерочный интервал — 5 лет;
- Гарантийный срок — 3 года.

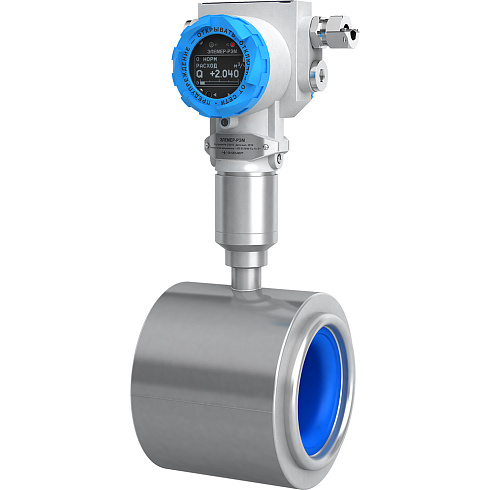

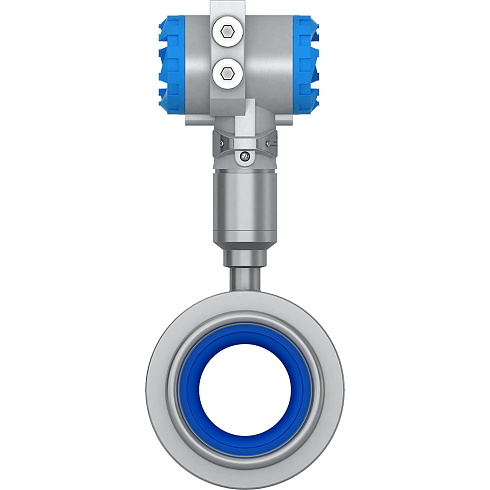

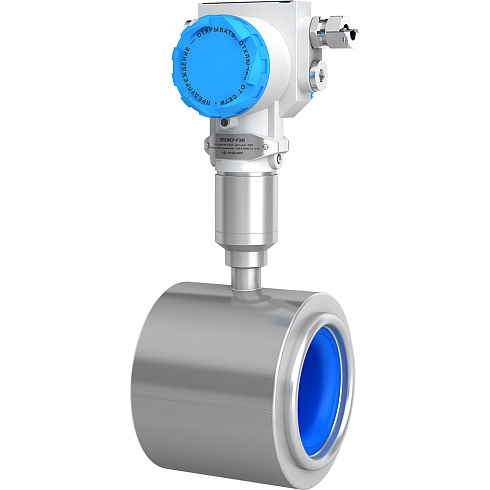

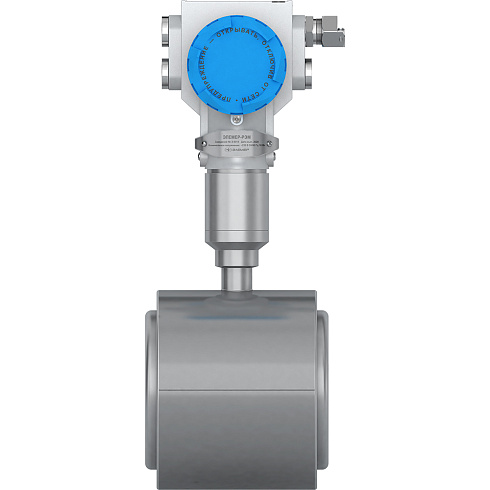

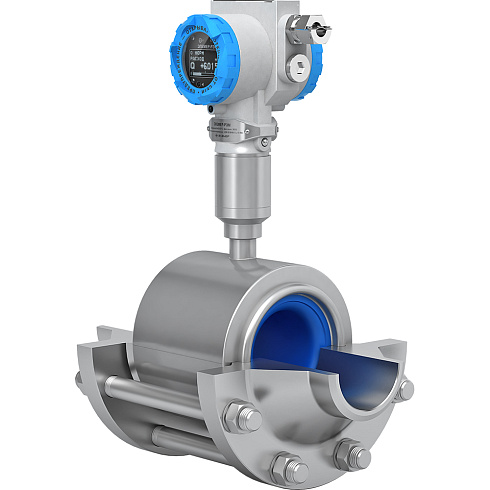

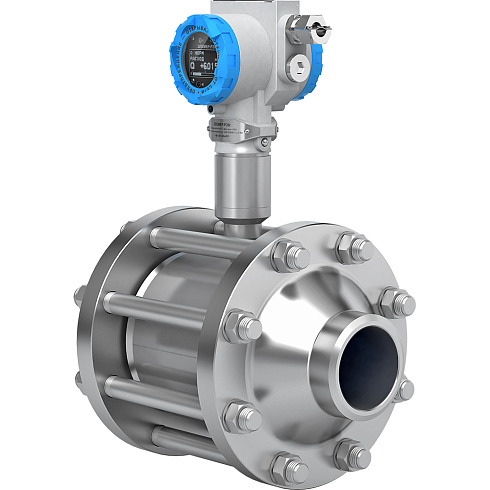

Внешний вид и модификации ЭЛЕМЕР-РЭМ ППД
Характеристика блока преобразования расхода (БПР)
Варианты исполнения блока преобразования расхода (БПР) и характеристики | БПР-02 | БПР-02М | БПР-03МВ |
---|---|---|---|
Индикатор | OLED-индикатор 128×64 точки; 2,42” | ||
Безиндикаторная версия | Доступно | ||
Выходные каналы аналоговые | 4...20 мА + HART | — | |
Выходные каналы дискретные |
2 канала (универсальных), конфигурация по выбору:
|
||
Тип цифрового протокола | HART v.7 | Modbus RTU | |
Интерфейс | — |
|
|
Электропитание | =24 В | ~220 В 50 Гц | =24 В, ~220 В 50 Гц |
Функция архивации данных, календарь, часы реального времени | — | — | + |
Меню | только переключение экранов | экранное меню, возможность частичного конфигурирования | |
Полное конфигурирование | с помощью HART-модема HM-10/U |
с помощью МИГР посредством ПК по интерфейсу |
Технические характеристики
- Рабочие среды — вода;
- Параметры процесса:
- температура — –40...+80 °C;
- максимальное избыточное давление — 25 МПа;
- минимальная электрическая проводимость среды — 2×10–4 См/м;
- Топология — компактная или раздельная (длина межблочного кабеля до 500 м);
- Пылевлагозащита — IP67; IP68 (для ППР);
- Выходные сигналы дискретные (2 независимых выхода с программируемой логикой срабатывания):
- импульсный;
- частотный — 0...10 кГц;
- сила постоянного тока — 4…20 мА;
- Управление:
- клавиатура (внутренняя и наружная, поддерживается управление во взрывоопасной среде);
- HART-протокол;
- Индикация — графический индикатор OLED (128×64 точки);
- Вид взрывозащиты:
- 1Ех d IIC T6...T3 Gb X; Ех tb IIIC T85 °C...T200 °C Db X;
- 2Ех nA IIC T6...T3 Gc X; Ех tc IIIC T85 °C ...T200 °C Dc;
- Межповерочный интервал — 5 лет;
- Заявленный срок службы — 12 лет;
- Гарантия — 3 года.
Типоразмерный ряд и диапазон расхода
Номинальный диаметр, DN, мм | Наименьший расход, Qmin, м3/ч | Переходный расход, QП, м3/ч | Наибольший расход, Qmax, м3/ч |
---|---|---|---|
50 | 0,36 | 0,72 | 72 |
80 | 0,9 | 1,8 | 182 |
100 | 1,4 | 2,8 | 284 |
150 | 3,25 | 6,5 | 650 |
Метрологические характеристики
- Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %:
- ±0,5 (индекс исполнения B05: в диапазоне расходов от Qmin до Qmax);
- ±1,0 (индекс исполнения C1: в диапазоне расходов от Qmin до Qmax);
- ±2,0 (индекс исполнения D2: в диапазоне расходов от Qmin до Qmax);
- Повторяемость результатов измерения — максимально ±0,1 %;
- Динамический диапазон:
- 1:100 (от Qп до Qmax);
- 1:200 (от Qmin до Qmax).
