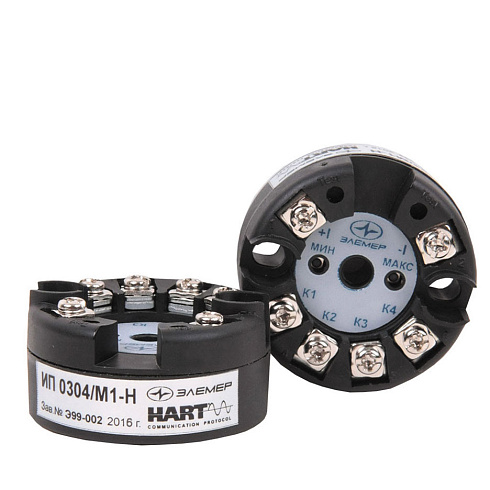

Измерительный преобразователь цифровой
Взрывобезопасные исполнения 0ExiaIICT6 X делают
Основные характеристики
- 1 универсальный входной канал;
- 1 выходной канал 4...20 мА и/или цифровой сигнал в формате HART-протокола;
- Варианты исполнения: общепромышленное, Ex (0ЕхiaIICT6 X);
- Климатическое исполнение — –55...+70 °С;
- Степень защиты от пыли и влаги — IP20;
- Питание от токовой петли — =16...42 B, =10...42 B (без использования HART);
- Габаритные размеры: диаметр 45 мм, высота 23 мм;
- ЭМС — III-A;
- Межповерочный интервал — до 4 лет;
- Гарантийный срок эксплуатации — 5 лет;
- Не содержит вредных материалов и веществ, требующих специальных методов утилизации;
- Время от включения питания преобразователя до установления аналогового выходного сигнала с погрешностью не более 5% от установившегося значения, составляет не более 0,8 с при отключенном времени демпфирования выходного сигнала;
- Выдерживает без повреждений обрыв и короткое замыкание входных цепей;
- Программируемый ток ошибки «Низкий» (3,7...3,8 мА) или «Высокий» (20...23 мА).
Условия возникновения тока ошибки
- Обрыв в цепи первичного преобразователя;
- Измеренное значение менее минус 1,25% или более 112,5% от заданного диапазона измерений и преобразования;
- Возникновение системной ошибки (выход за диапазон питающего напряжения, неисправность компенсатора холодного спая, сбой при загрузке внутренних параметров ИП, нарушение обмена данными с АЦП).
Основные метрологические характеристики
Диапазон измерений, °С* | Пределы допускаемой основной приведенной погрешности в %, для индекса заказа** | Тип (НСХ) первичного преобразователя | |
---|---|---|---|
А | Б | ||
–50...+200 | ±[0,1 / TN x 100 + 0,05] | ±[0,2 / TN x 100 + 0,1] | 100М |
–50...+200 | ±[0,15 / TN x 100 + 0,05] | ±[0,3 / TN x 100 + 0,1] | 50М |
–200...+600 | ±[0,22 / TN x 100 + 0,075] | ±[0,45 / TN x 100 + 0,15] | 50П, 100П, Pt100 |
–50...+750 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТЖК (J) |
–50...+600 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТХК (L) |
–50...+1300 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТХА (К) |
0...+1700 | ±[1,5 / TN x 100 + 0,075] | ±[3,0 / TN x 100 + 0,15] | ТПП (S) |
+300...+1800 | ±[1,5 / TN x 100 + 0,075] | ±[3,0 / TN x 100 + 0,15] | ТПР (В) |
–50...+1300 | ±[0,75 / TN x 100 + 0,075] | ±[1,5 / TN x 100 + 0,15] | ТНН (N) |
0...+2500 | ±[3,0 / TN x 100 + 0,075] | ±[5,0 / TN x 100 + 0,15] | TBP (A-1) |
* — рабочий диапазон измерений конфигурируется потребителем в пределах указанных диапазонов;
** — ТN — абсолютное значение рабочего диапазона измерений в °С.
Минимально допустимый ТN для ТС — 30 °С, для ТП — 300 °С.
В ИП 0304/М1-H применен HART-протокол, полностью соответствующий спецификации HART-протокола версии 7. Сигнал может приниматься и обрабатываться любым устройством, поддерживающим данный протокол, в том числе ручным портативным HART-коммуникатором с загруженным DD-описанием или персональным компьютером (ПК) через стандартный последовательный порт и дополнительный HART-модем.
Возможности ПО
Для конфигурации
Для работы программы с преобразователем необходим модем, например, HART-модем HM-20/U1 производства НПП «ЭЛЕМЕР» (или любой модем другого производителя). Модем может быть подключен
Также возможна ручная подстройка при помощи кнопок «МИН» и «МАКС», расположенных на передней панели
Измерительные преобразователи
Класс защиты | IP20 |
